SPD02N50C3

Part Number
SPD02N50C3
Manufacturer IR (Infineon Technologies)
Other Part Numbers
SPD02N50C3INTR-ND
SPD02N50C3XT
INFINFSPD02N50C3
SPD02N50C3XT-ND
2156-SPD02N50C3
SP000014476
SPD02N50C3INCT
2156-SPD02N50C3-ITTR-ND
SPD02N50C3INTR
Description MOSFET N-CH 560V 1.8A TO252-3
Detailed Description N-Channel 560 V 1.8A (Tc) 25W (Tc) Surface Mount PG-TO252-3-11
Datasheet Datasheet

Product Attributes

Category
Manufacturer IR (Infineon Technologies)
Series
CoolMOS™
Packaging
Tape & Reel (TR)
Part Status Obsolete

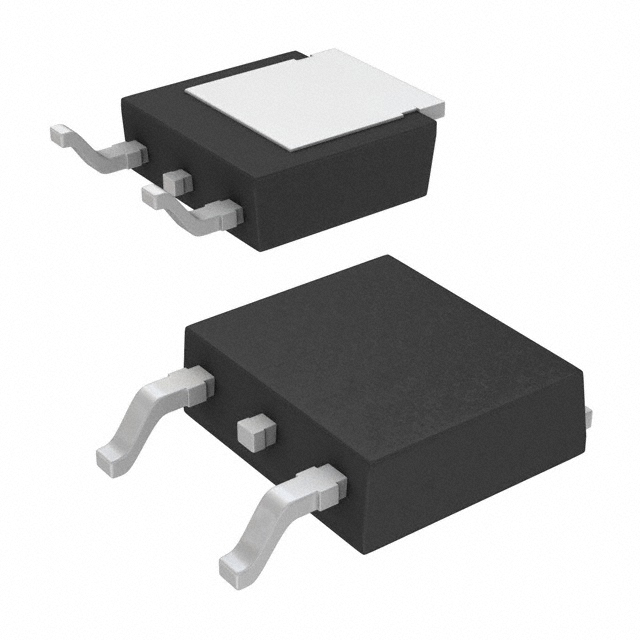

Package / Case TO-252-3, DPAK (2 Leads + Tab), SC-63
Mounting Type Surface Mount
Operating Temperature -55°C ~ 150°C (TJ)
Technology MOSFET (Metal Oxide)
FET Type N-Channel
Current - Continuous Drain (Id) @ 25°C 1.8A (Tc)
Rds On (Max) @ Id, Vgs 3Ohm @ 1.1A, 10V
Power Dissipation (Max) 25W (Tc)
Vgs(th) (Max) @ Id 3.9V @ 80µA
Supplier Device Package PG-TO252-3-11
Drive Voltage (Max Rds On, Min Rds On) 10V
Vgs (Max) ±20V
Drain to Source Voltage (Vdss) 560 V
Gate Charge (Qg) (Max) @ Vgs 9 nC @ 10 V
Input Capacitance (Ciss) (Max) @ Vds 190 pF @ 25 V

Documents & Media

RESOURCE TYPE LINK
Datasheets SPD02N50C3
Datasheets Part Number Guide
Datasheets Cover Tape Width Update 17/Jun/2015

Environmental & Export Classifications

ATTRIBUTE DESCRIPTION
ECCN EAR99
HTSUS 8541.29.0095
Moisture Sensitivity Level (MSL) 1 (Unlimited)
REACH Status REACH Unaffected

Obsolete

This product is no longer manufactured.
