NTST40H120CTG

Part Number
NTST40H120CTG
Manufacturer Sanyo Semiconductor/onsemi
Other Part Numbers
NTST40H120CTGOS-ND
NTST40H120CTGOS
Description DIODE ARR SCHOTT 120V 20A TO220
Detailed Description Diode Array 1 Pair Common Cathode 120 V 20A Through Hole TO-220-3

Product Attributes

Category
Manufacturer Sanyo Semiconductor/onsemi
Series
Packaging
Tube
Part Status Obsolete

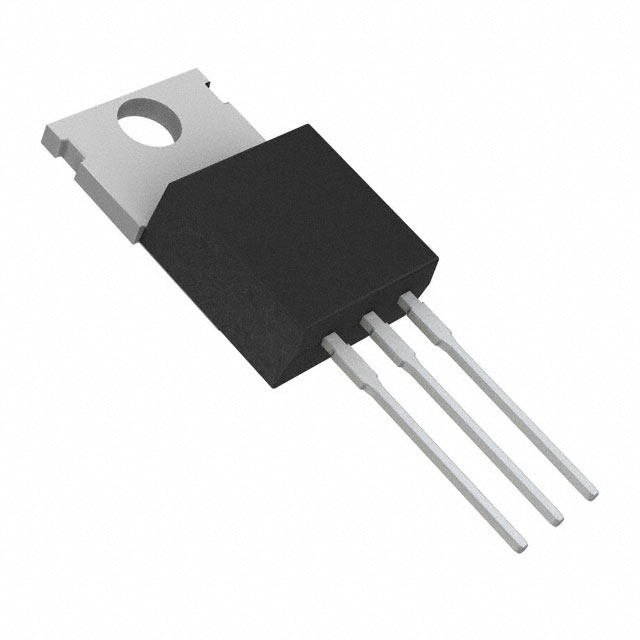

Package / Case TO-220-3
Mounting Type Through Hole
Speed Fast Recovery =< 500ns, > 200mA (Io)
Technology Schottky
Diode Configuration 1 Pair Common Cathode
Current - Average Rectified (Io) (per Diode) 20A
Supplier Device Package TO-220
Operating Temperature - Junction -40°C ~ 150°C
Voltage - DC Reverse (Vr) (Max) 120 V
Voltage - Forward (Vf) (Max) @ If 910 mV @ 20 A
Current - Reverse Leakage @ Vr 65 µA @ 120 V

Documents & Media

RESOURCE TYPE LINK
Datasheets NTST40H120CTG
Datasheets onsemi RoHS
Datasheets Mult Dev EOL 29/Jan/2021
Datasheets Mult Dev 14/May/2020

Environmental & Export Classifications

ATTRIBUTE DESCRIPTION
ECCN EAR99
HTSUS 8541.10.0080
Moisture Sensitivity Level (MSL) 1 (Unlimited)
REACH Status REACH Unaffected
RoHS Status ROHS3 Compliant

Obsolete

This product is no longer manufactured.
