NTSB30U100CTG

Part Number
NTSB30U100CTG
Manufacturer Sanyo Semiconductor/onsemi
Other Part Numbers
NTSB30U100CTGOS-ND
NTSB30U100CTG-ND
NTSB30U100CTGOS
ONSONSNTSB30U100CTG
2156-NTSB30U100CTG-OS
Description DIODE ARR SCHOTT 100V 15A D2PAK

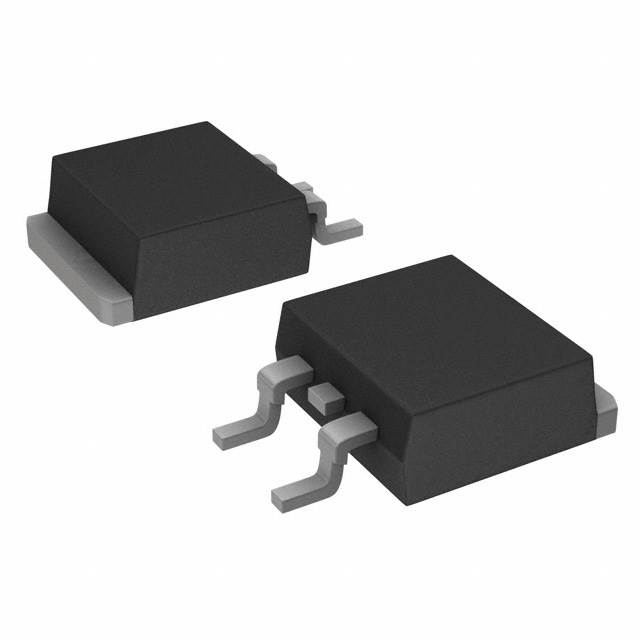

Detailed Description Diode Array 1 Pair Common Cathode 100 V 15A Surface Mount TO-263-3, D2PAK (2 Leads + Tab), TO-263AB

Product Attributes

Category
Manufacturer Sanyo Semiconductor/onsemi
Series
Packaging
Tube
Part Status Obsolete
Package / Case TO-263-3, D2PAK (2 Leads + Tab), TO-263AB
Mounting Type Surface Mount
Speed Fast Recovery =< 500ns, > 200mA (Io)
Technology Schottky
Diode Configuration 1 Pair Common Cathode
Current - Average Rectified (Io) (per Diode) 15A
Supplier Device Package D2PAK
Operating Temperature - Junction -40°C ~ 150°C
Voltage - DC Reverse (Vr) (Max) 100 V
Voltage - Forward (Vf) (Max) @ If 800 mV @ 15 A
Current - Reverse Leakage @ Vr 675 µA @ 100 V

Documents & Media

RESOURCE TYPE LINK
Datasheets NTSB30U100CTG
Datasheets onsemi RoHS
Datasheets onsemi REACH
Datasheets Mult Dev Marking Chg 30/Jul/2019

Environmental & Export Classifications

ATTRIBUTE DESCRIPTION
ECCN EAR99
HTSUS 8541.10.0080
Moisture Sensitivity Level (MSL) 1 (Unlimited)
REACH Status REACH Unaffected
RoHS Status ROHS3 Compliant

Obsolete

This product is no longer manufactured.
