Part Number |
MBR20200CTTU
|
---|---|
Manufacturer | Sanyo Semiconductor/onsemi |
Other Part Numbers |
MBR20200CTTU-ND
ONSONSMBR20200CTTU
2156-MBR20200CTTU-OS
|
Description | DIODE ARR SCHOT 200V 10A TO220-3 |
Detailed Description | Diode Array 1 Pair Common Cathode 200 V 10A Through Hole TO-220-3 |
Datasheet | Datasheet |
Category | ||
---|---|---|
Manufacturer | Sanyo Semiconductor/onsemi | |
Series | ||
Packaging |
Tube
|
|
Part Status | Obsolete | |

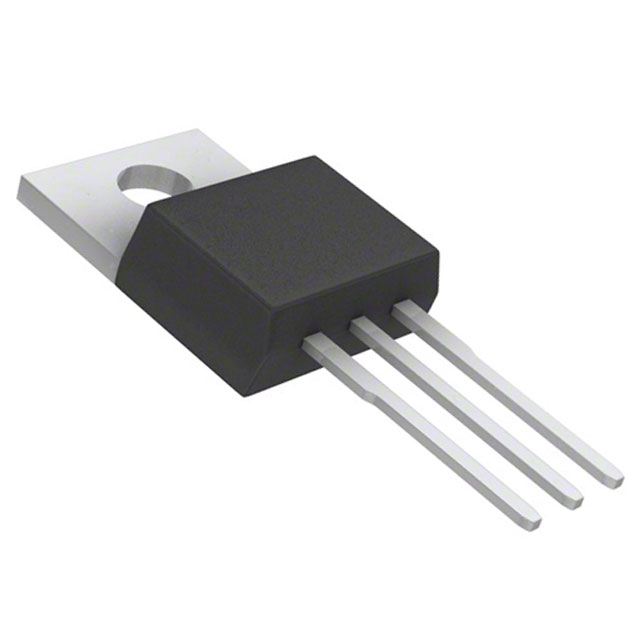

Package / Case | TO-220-3 | |
Mounting Type | Through Hole | |
Speed | Fast Recovery =< 500ns, > 200mA (Io) | |
Technology | Schottky | |
Diode Configuration | 1 Pair Common Cathode | |
Current - Average Rectified (Io) (per Diode) | 10A | |
Supplier Device Package | TO-220-3 | |
Operating Temperature - Junction | 150°C (Max) | |
Voltage - DC Reverse (Vr) (Max) | 200 V | |
Voltage - Forward (Vf) (Max) @ If | 800 mV @ 10 A | |
Current - Reverse Leakage @ Vr | 200 µA @ 200 V |
RESOURCE TYPE | LINK | |
---|---|---|
Datasheets | MBR20200CTTU | |
Datasheets | onsemi RoHS | |
Datasheets | Material Declaration MBR20200CTTU | |
Datasheets | Mult Dev EOL 1/Feb/2021 | |
Datasheets | Logo 17/Aug/2017 | |
Datasheets | Mult Devices 24/Oct/2017 | |
Datasheets | MBR20 Circuit | |
Datasheets | TO220B03 Pkg Drawing |
ATTRIBUTE | DESCRIPTION | |
---|---|---|
ECCN | EAR99 | |
HTSUS | 8541.10.0080 | |
Moisture Sensitivity Level (MSL) | 1 (Unlimited) | |
REACH Status | REACH Unaffected | |
RoHS Status | ROHS3 Compliant |
