Part Number |
IRF9520NPBF
|
---|---|
Manufacturer | IR (Infineon Technologies) |
Other Part Numbers |
IRF9520NPBF-ND
*IRF9520NPBF
SP001554524
Q5233848
|
Description | MOSFET P-CH 100V 6.8A TO220AB |

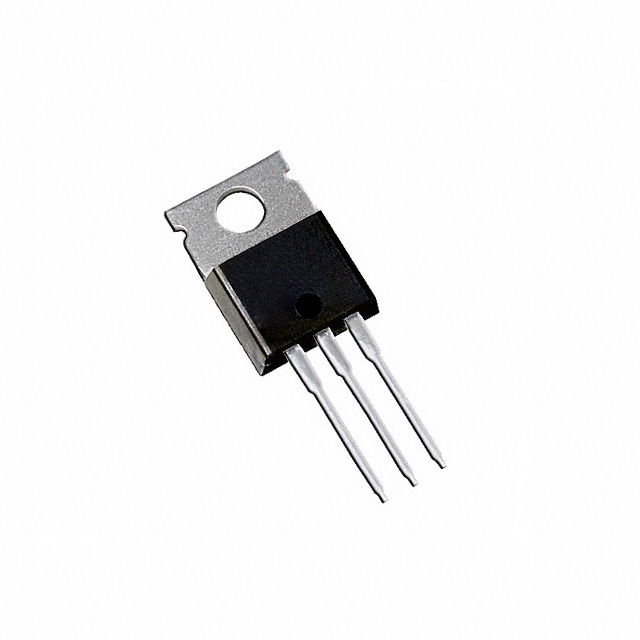

Detailed Description | P-Channel 100 V 6.8A (Tc) Through Hole TO-220AB |
Datasheet | Datasheet |
Category | ||
---|---|---|
Manufacturer | IR (Infineon Technologies) | |
Series |
HEXFET®
|
|
Packaging |
Tube
|
|
Part Status | Obsolete | |
Package / Case | TO-220-3 | |
Mounting Type | Through Hole | |
Technology | MOSFET (Metal Oxide) | |
FET Type | P-Channel | |
Current - Continuous Drain (Id) @ 25°C | 6.8A (Tc) | |
Rds On (Max) @ Id, Vgs | 480mOhm @ 4A, 10V | |
Vgs(th) (Max) @ Id | 4V @ 250µA | |
Supplier Device Package | TO-220AB | |
Drain to Source Voltage (Vdss) | 100 V | |
Gate Charge (Qg) (Max) @ Vgs | 27 nC @ 10 V | |
Input Capacitance (Ciss) (Max) @ Vds | 350 pF @ 25 V |
RESOURCE TYPE | LINK | |
---|---|---|
Datasheets | IRF9520NPBF | |
Datasheets | IR Part Numbering System | |
Datasheets | Mult Dev Wafer Chgs 31/Mar/2021 |
ATTRIBUTE | DESCRIPTION | |
---|---|---|
ECCN | EAR99 | |
HTSUS | 8541.29.0095 | |
Moisture Sensitivity Level (MSL) | 1 (Unlimited) | |
REACH Status | REACH Unaffected | |
RoHS Status | ROHS3 Compliant |
