Part Number |
BAW56WT1
|
---|---|
Manufacturer | Sanyo Semiconductor/onsemi |
Other Part Numbers |
BAW56WT1OSTR-ND
BAW56WT1OSCT-ND
2156-BAW56WT1-ONTR
BAW56WT1OSTR
BAW56WT1OSCT
ONSONSBAW56WT1
|
Description | DIODE ARRAY GP 70V 200MA SC70-3 |
Detailed Description | Diode Array 1 Pair Common Anode 70 V 200mA (DC) Surface Mount SC-70, SOT-323 |
Datasheet | Datasheet |
Category | ||
---|---|---|
Manufacturer | Sanyo Semiconductor/onsemi | |
Series | ||
Packaging |
Tape & Reel (TR)
Cut Tape (CT)
|
|
Part Status | Obsolete | |

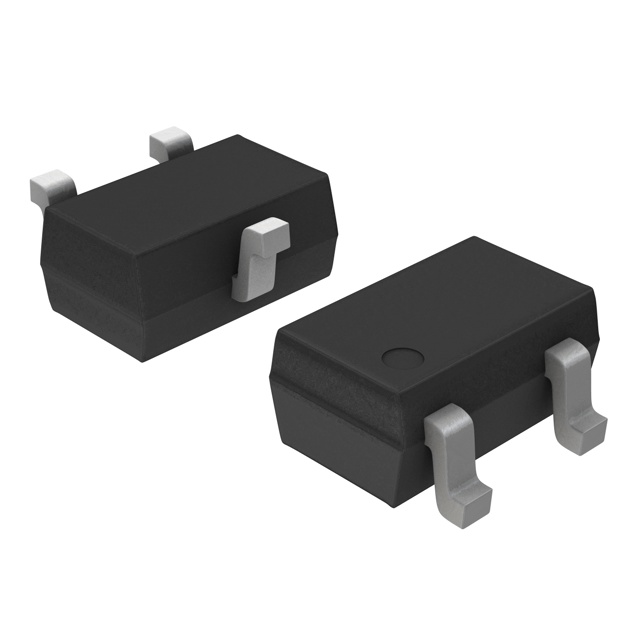

Package / Case | SC-70, SOT-323 | |
Mounting Type | Surface Mount | |
Speed | Small Signal =< 200mA (Io), Any Speed | |
Reverse Recovery Time (trr) | 6 ns | |
Technology | Standard | |
Diode Configuration | 1 Pair Common Anode | |
Current - Average Rectified (Io) (per Diode) | 200mA (DC) | |
Supplier Device Package | SC-70-3 (SOT323) | |
Operating Temperature - Junction | -55°C ~ 150°C | |
Voltage - DC Reverse (Vr) (Max) | 70 V | |
Voltage - Forward (Vf) (Max) @ If | 1.25 V @ 150 mA | |
Current - Reverse Leakage @ Vr | 2.5 µA @ 70 V |
RESOURCE TYPE | LINK | |
---|---|---|
Datasheets | BAW56WT1 | |
Datasheets | BAW56WT1 | |
Datasheets | onsemi RoHS | |
Datasheets | Multiple Devices 21/Jan/2010 |
ATTRIBUTE | DESCRIPTION | |
---|---|---|
ECCN | EAR99 | |
HTSUS | 8541.10.0070 | |
Moisture Sensitivity Level (MSL) | 1 (Unlimited) | |
REACH Status | REACH Unaffected | |
RoHS Status | RoHS non-compliant |
