Z8F0813SJ005EG

Part Number
Z8F0813SJ005EG
Manufacturer Zilog / Littelfuse
Other Part Numbers
269-4189-ND
269-4189
Z8F0813SJ005EG-ND

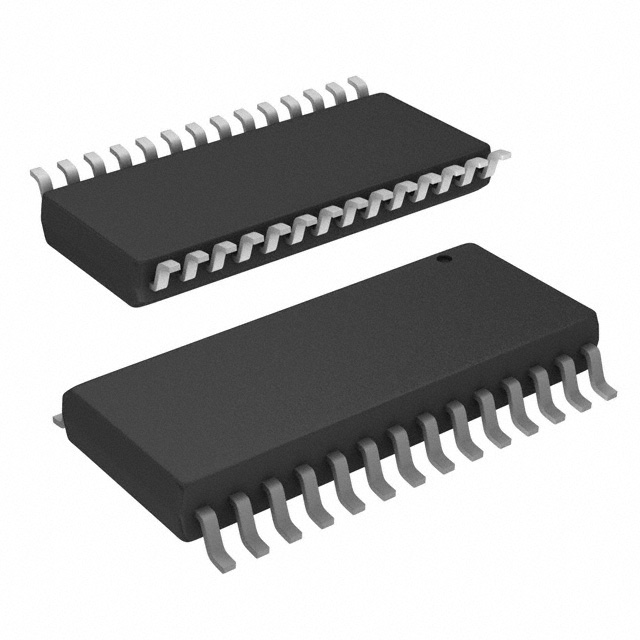

Description IC MCU 8BIT 8KB FLASH 28SOIC
Detailed Description eZ8 Encore!® XP® Microcontroller IC 8-Bit 5MHz 8KB (8K x 8) FLASH
Datasheet Datasheet

Product Attributes

Category
Manufacturer Zilog / Littelfuse
Series
Encore!® XP®
Packaging
Tube
Part Status Obsolete
Package / Case 28-SOIC (0.295", 7.50mm Width)
Mounting Type Surface Mount
Speed 5MHz
Program Memory Size 8KB (8K x 8)
RAM Size 1K x 8
Operating Temperature -40°C ~ 105°C (TA)
Oscillator Type Internal
Program Memory Type FLASH
Core Processor eZ8
Core Size 8-Bit
Voltage - Supply (Vcc/Vdd) 2.7V ~ 3.6V
Connectivity IrDA, UART/USART
Peripherals Brown-out Detect/Reset, LED, POR, PWM, WDT
Number of I/O 24
DigiKey Programmable Not Verified

Documents & Media

RESOURCE TYPE LINK
Datasheets Z8F0813SJ005EG
Datasheets Zilog RoHS

Environmental & Export Classifications

ATTRIBUTE DESCRIPTION
ECCN EAR99
HTSUS 8542.31.0001
Moisture Sensitivity Level (MSL) 1 (Unlimited)
REACH Status REACH Unaffected
RoHS Status ROHS3 Compliant

Obsolete

This product is no longer manufactured.
