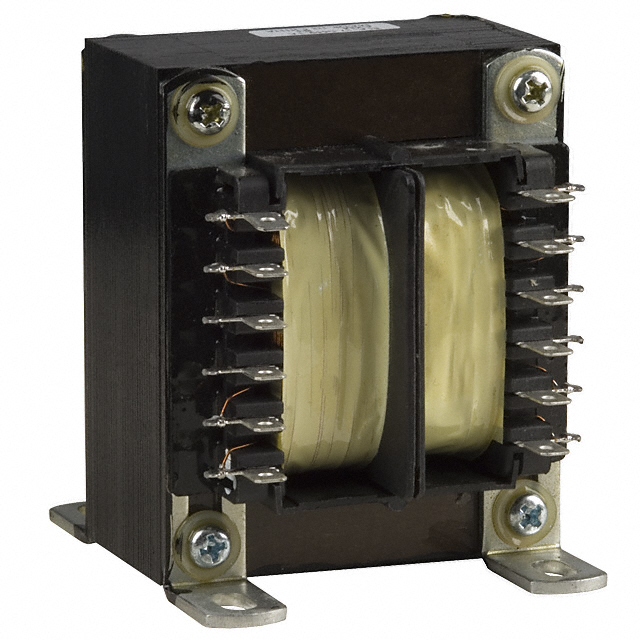

VPS16-11000

Part Number
VPS16-11000
Manufacturer Triad Magnetics
Other Part Numbers
237-1259-ND
237-1259-NDR
237-1259
Description PWR XFMR LAMINATED 175VA CHAS MT
Manufacturer Standard Lead Time 23 weeks
Datasheet Datasheet

Product Attributes

Category
Manufacturer Triad Magnetics
Series
Chassis Mount: World Series™
Packaging
Box
Part Status Active
Size / Dimension 79.50mm L x 71.37mm W
Mounting Type Chassis Mount
Type Laminated Core
Weight 5.5 lbs (2.5 kg)
Termination Style Solder, Quick Connect
Primary Winding(s) Dual
Secondary Winding(s) Dual
Power - Max 175VA
Voltage - Isolation 4000Vrms
Current - Output (Max) Parallel 22A, Series 11A
Voltage - Primary 115V, 230V
Height - Seated (Max) 95.25mm
Voltage - Secondary (Full Load) Parallel 8V, Series 16V
Center Tap No

Documents & Media

RESOURCE TYPE LINK
Datasheets VPS16-11000
Datasheets Standard Part Warranty Terms
Datasheets RoHS Statement

Environmental & Export Classifications

ATTRIBUTE DESCRIPTION
ECCN EAR99
HTSUS 8504.31.4065
Moisture Sensitivity Level (MSL) Not Applicable
REACH Status REACH Unaffected
RoHS Status ROHS3 Compliant
