VPS12-2000

Part Number
VPS12-2000
Manufacturer Triad Magnetics
Other Part Numbers
237-1256-ND
237-1256-NDR
237-1256
VPS122000

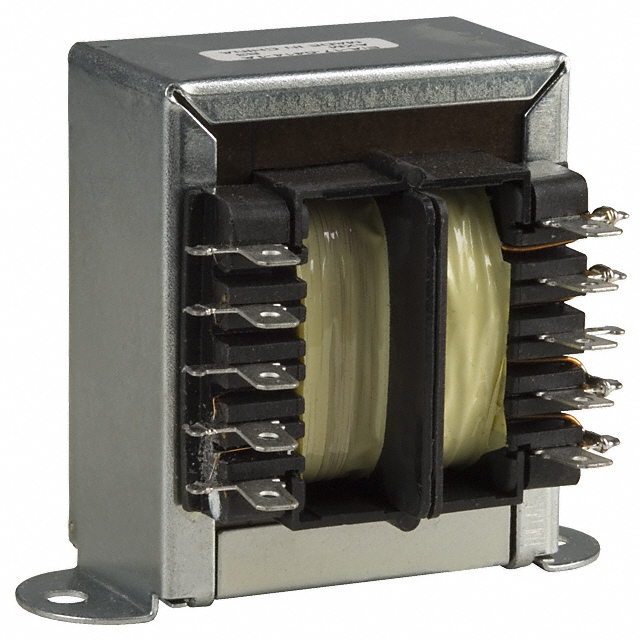

Description PWR XFMR LAMINATED 25VA CHAS MT
Manufacturer Standard Lead Time 23 weeks
Datasheet Datasheet

Product Attributes

Category
Manufacturer Triad Magnetics
Series
Chassis Mount: World Series™
Packaging
Box
Part Status Active
Size / Dimension 50.80mm L x 49.28mm W
Mounting Type Chassis Mount
Type Laminated Core
Weight 1.3 lbs (589.7 g)
Termination Style Solder, Quick Connect
Primary Winding(s) Dual
Secondary Winding(s) Dual
Power - Max 25VA
Voltage - Isolation 4000Vrms
Current - Output (Max) Parallel 4A, Series 2A
Voltage - Primary 115V, 230V
Height - Seated (Max) 58.67mm
Voltage - Secondary (Full Load) Parallel 6.3V, Series 12.6V
Center Tap No

Documents & Media

RESOURCE TYPE LINK
Datasheets VPS12-2000
Datasheets Standard Part Warranty Terms
Datasheets RoHS Statement
Datasheets VPS Series

Environmental & Export Classifications

ATTRIBUTE DESCRIPTION
ECCN EAR99
HTSUS 8504.31.4035
Moisture Sensitivity Level (MSL) Not Applicable
REACH Status REACH Unaffected
RoHS Status ROHS3 Compliant

In Stock: 19

Can ship immediately.
