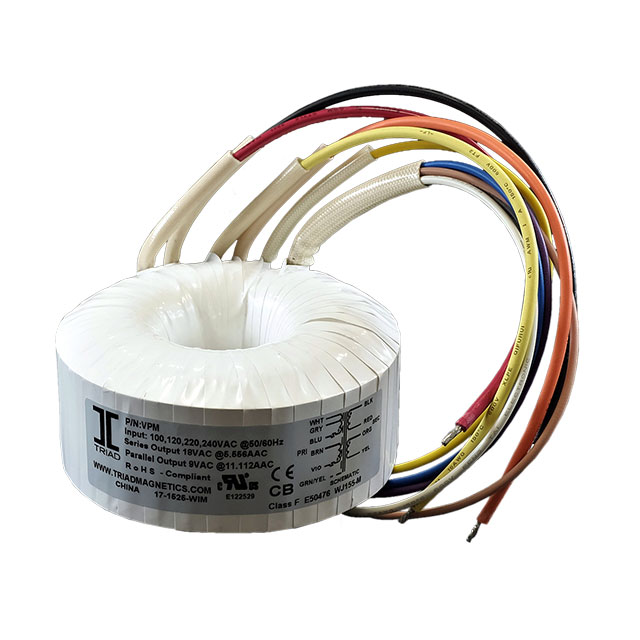

VPM240-20800

Part Number
VPM240-20800
Manufacturer Triad Magnetics
Other Part Numbers
237-2067-ND
237-2067
Description PWR XFMR TOROIDAL 5000VA CHAS MT
Manufacturer Standard Lead Time 23 weeks
Datasheet Datasheet

Product Attributes

Category
Manufacturer Triad Magnetics
Series
Toroidal Medical, VPM
Packaging
Bulk
Part Status Active
Size / Dimension 277.00mm Dia
Mounting Type Chassis Mount
Type Toroidal
Weight 91 lbs (41.3 kg)
Termination Style Wire Leads
Primary Winding(s) Dual, Multiple Taps
Secondary Winding(s) Dual
Power - Max 5000VA
Voltage - Isolation 4000Vrms
Current - Output (Max) Parallel 41.6A, Series 20.8A
Voltage - Primary 208V, 240V
Height - Seated (Max) 140.00mm
Voltage - Secondary (Full Load) Parallel 120V, Series 240V
Center Tap No

Documents & Media

RESOURCE TYPE LINK
Datasheets VPM240-20800
Datasheets Standard Part Warranty Terms
Datasheets RoHS Statement

Environmental & Export Classifications

ATTRIBUTE DESCRIPTION
ECCN EAR99
HTSUS 8504.32.0000
Moisture Sensitivity Level (MSL) Not Applicable
REACH Status REACH Unaffected
RoHS Status ROHS3 Compliant

In Stock: 1

Can ship immediately.
