Part Number |
TND027MP-AZ
|
---|---|
Manufacturer | Sanyo |
Other Part Numbers |
2156-TND027MP-AZ-ND
2156-TND027MP-AZ
ONSSNYTND027MP-AZ
2156-TND027MP-AZ-SATB-ND
|
Description | LOWSIDE POWER SWITCH LAMP |
Detailed Description | Power Switch/Driver 1:1 N-Channel 1.5A 3-MP |
Category | ||
---|---|---|
Manufacturer | Sanyo | |
Series | ||
Packaging |
Bulk
|
|
Part Status | Obsolete | |

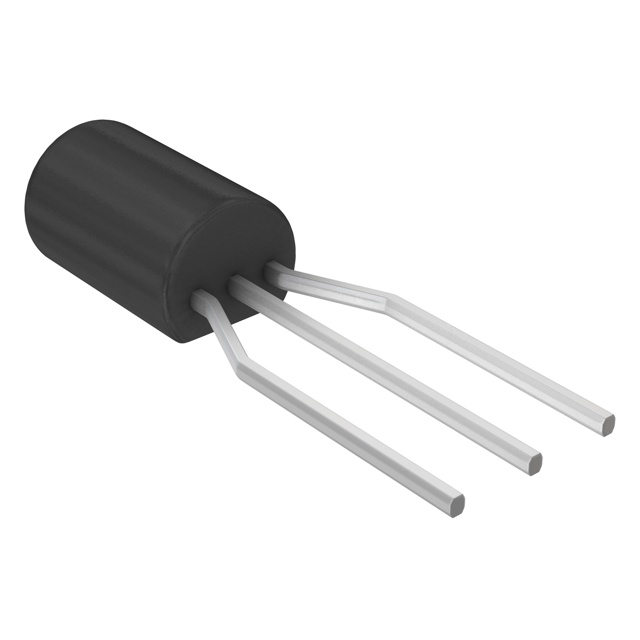

Package / Case | TO-226-3, TO-92-3 Long Body, Formed Leads | |
Output Type | N-Channel | |
Mounting Type | Through Hole | |
Number of Outputs | 1 | |
Interface | On/Off | |
Switch Type | General Purpose | |
Operating Temperature | -40°C ~ 85°C (TA) | |
Output Configuration | Low Side | |
Rds On (Typ) | 300mOhm | |
Input Type | Non-Inverting | |
Voltage - Load | 40V (Max) | |
Voltage - Supply (Vcc/Vdd) | Not Required | |
Current - Output (Max) | 1.5A | |
Ratio - Input:Output | 1:1 | |
Supplier Device Package | 3-MP | |
Fault Protection | Current Limiting (Fixed), Over Temperature, Over Voltage |
RESOURCE TYPE | LINK |
---|
ATTRIBUTE | DESCRIPTION | |
---|---|---|
ECCN | EAR99 | |
HTSUS | 8542.39.0001 | |
RoHS Status | ROHS3 Compliant |
