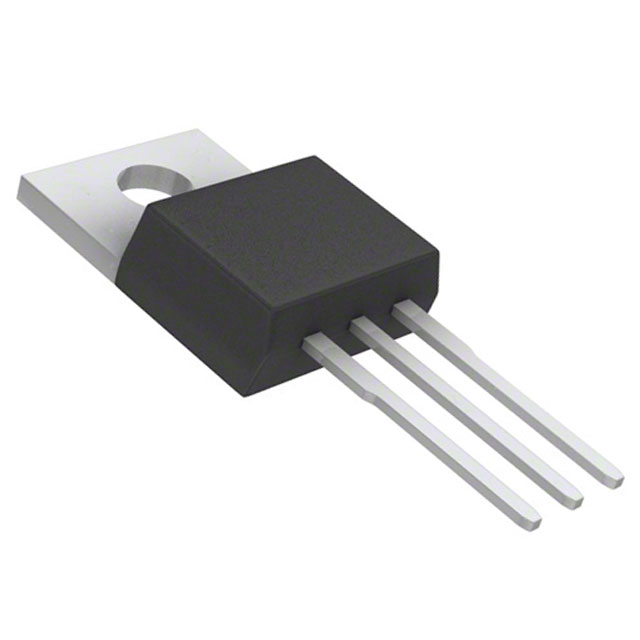

TIP32C PBFREE

Part Number
TIP32C PBFREE
Manufacturer Central Semiconductor
Other Part Numbers
1514-TIP32CPBFREE-ND
TIP32CCS-ND
1514-TIP32CPBFREE
TIP32CCS
Description TRANS PNP 100V 3A TO220-3
Detailed Description Bipolar (BJT) Transistor PNP 100 V 3 A 3MHz 40 W Through Hole TO-220-3
Datasheet Datasheet

Product Attributes

Category
Manufacturer Central Semiconductor
Series
Packaging
Bulk
Part Status Obsolete
Package / Case TO-220-3
Mounting Type Through Hole
Transistor Type PNP
Operating Temperature -65°C ~ 150°C (TJ)
Vce Saturation (Max) @ Ib, Ic 1.2V @ 375mA, 3A
Current - Collector Cutoff (Max) 300µA
DC Current Gain (hFE) (Min) @ Ic, Vce 25 @ 1A, 4V
Frequency - Transition 3MHz
Supplier Device Package TO-220-3
Current - Collector (Ic) (Max) 3 A
Voltage - Collector Emitter Breakdown (Max) 100 V
Power - Max 40 W

Documents & Media

RESOURCE TYPE LINK
Datasheets TIP32C PBFREE
Datasheets RoHS Cert
Datasheets EOL 2-10-23

Environmental & Export Classifications

ATTRIBUTE DESCRIPTION
ECCN EAR99
HTSUS 8541.29.0095
REACH Status REACH Unaffected
RoHS Status ROHS3 Compliant

Obsolete

This product is no longer manufactured.
