Part Number |
TD700N22KOFHPSA1
|
---|---|
Manufacturer | IR (Infineon Technologies) |
Other Part Numbers |
448-TD700N22KOFHPSA1-ND
448-TD700N22KOFHPSA1
2156-TD700N22KOFHPSA1-448
SP002302522
|
Description | THYR / DIODE MODULE DK |

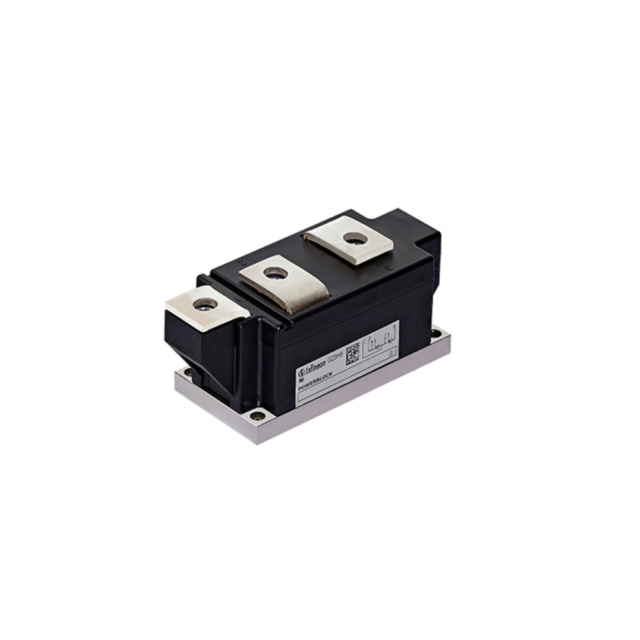

Detailed Description | SCR Module 2.2 kV 1050 A Series Connection - SCR/Diode Chassis Mount Module |
Manufacturer Standard Lead Time | 16 weeks |
Datasheet | Datasheet |
Category | ||
---|---|---|
Manufacturer | IR (Infineon Technologies) | |
Series | ||
Packaging |
Tray
|
|
Part Status | Active | |
Package / Case | Module | |
Mounting Type | Chassis Mount | |
Operating Temperature | 135°C (TJ) | |
Structure | Series Connection - SCR/Diode | |
Current - Hold (Ih) (Max) | 300 mA | |
Current - Gate Trigger (Igt) (Max) | 250 mA | |
Current - Non Rep. Surge 50, 60Hz (Itsm) | 20400A @ 50Hz | |
Number of SCRs, Diodes | 1 SCR, 1 Diode | |
Current - On State (It (AV)) (Max) | 700 A | |
Voltage - Gate Trigger (Vgt) (Max) | 2.2 V | |
Current - On State (It (RMS)) (Max) | 1050 A | |
Voltage - Off State | 2.2 kV |
RESOURCE TYPE | LINK | |
---|---|---|
Datasheets | TD700N22KOFHPSA1 |
ATTRIBUTE | DESCRIPTION | |
---|---|---|
ECCN | EAR99 | |
HTSUS | 8541.30.0080 | |
REACH Status | REACH Unaffected | |
RoHS Status | ROHS3 Compliant |
