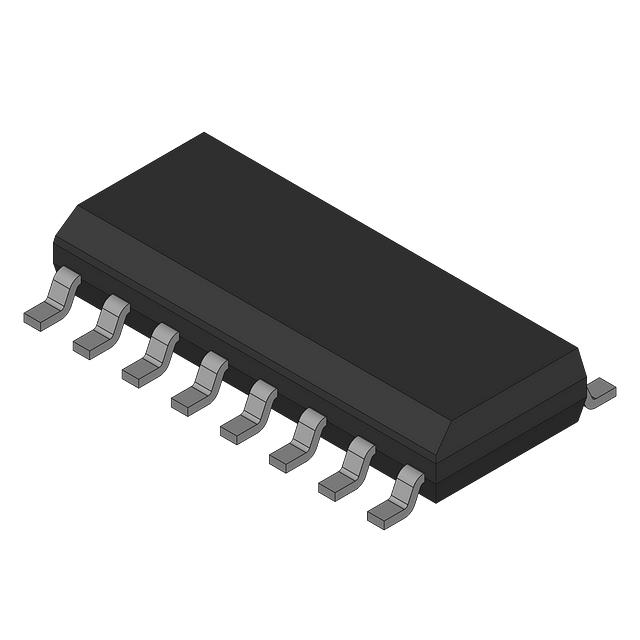

SN74LS26D

Part Number
SN74LS26D
Manufacturer Motorola
Other Part Numbers
2156-SN74LS26D-MO-ND
ONSMOTSN74LS26D
2156-SN74LS26D-MO
Description IC GATE NAND 4CH 2-INP 14SOIC
Detailed Description NAND Gate IC 4 Channel Open Collector 14-SOIC
Datasheet Datasheet

Product Attributes

Category
Manufacturer Motorola
Series
74LS
Packaging
Tube
Part Status Obsolete
Features Open Collector
Package / Case 14-SOIC (0.154", 3.90mm Width)
Mounting Type Surface Mount
Logic Type NAND Gate
Operating Temperature 0°C ~ 70°C
Voltage - Supply 4.75V ~ 5.25V
Current - Output High, Low -, 8mA
Number of Inputs 2
Supplier Device Package 14-SOIC
Input Logic Level - High 2V
Input Logic Level - Low 0.8V
Max Propagation Delay @ V, Max CL 32ns @ 5V, 15pF
Number of Circuits 4

Documents & Media

RESOURCE TYPE LINK
Datasheets SN74LS26D

Environmental & Export Classifications

ATTRIBUTE DESCRIPTION
ECCN EAR99
HTSUS 8542.39.0001
RoHS Status RoHS non-compliant

Obsolete

This product is no longer manufactured.
