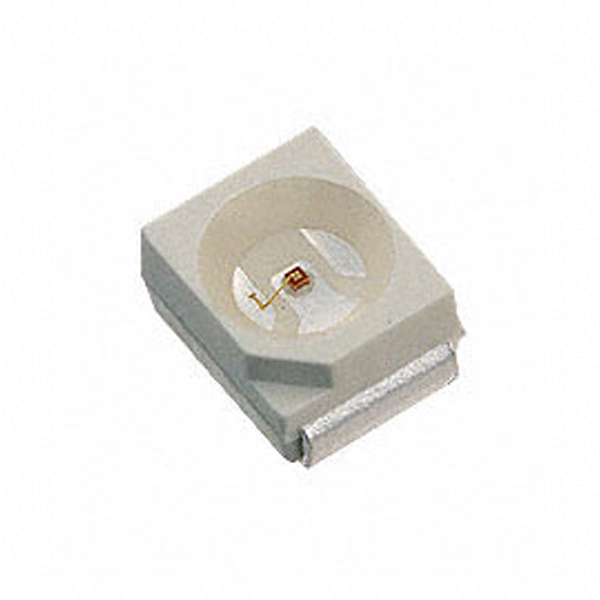

SML-LX2832IGC-TR

Part Number
SML-LX2832IGC-TR
Manufacturer Lumex, Inc.
Other Part Numbers
SML-LX2832IGC-TR-ND
Q3236864
Q3573294G
SML-LX2832IGC-TR-NDR
Description LED GREEN/RED CLEAR 2832 SMD
Detailed Description Green, Red LED Indication - Discrete 2.2V Green, 2V Red 4-PLCC
Datasheet Datasheet

Product Attributes

Category
Manufacturer Lumex, Inc.
Series
Packaging
Tape & Reel (TR)
Part Status Obsolete
Package / Case 4-PLCC
Color Green, Red
Size / Dimension 3.20mm L x 2.80mm W
Mounting Type Surface Mount
Millicandela Rating 25mcd Green, 25mcd Red
Configuration Independent
Voltage - Forward (Vf) (Typ) 2.2V Green, 2V Red
Lens Color Colorless
Current - Test 20mA Green, 20mA Red
Viewing Angle 120°
Height (Max) 2.10mm
Wavelength - Peak 565nm Green, 635nm Red
Supplier Device Package 2832
Lens Transparency Clear
Lens Style Round with Flat Top
Lens Size 2.40mm Dia

Documents & Media

RESOURCE TYPE LINK
Datasheets SML-LX2832IGC-TR

Environmental & Export Classifications

ATTRIBUTE DESCRIPTION
ECCN EAR99
HTSUS 8541.41.0000
Moisture Sensitivity Level (MSL) 3 (168 Hours)
REACH Status REACH Unaffected
RoHS Status ROHS3 Compliant

Obsolete

This product is no longer manufactured.
