R3FZ

Part Number
R3FZ
Manufacturer Switchcraft / Conxall
Other Part Numbers
SC1011-ND
R3F
SC1011

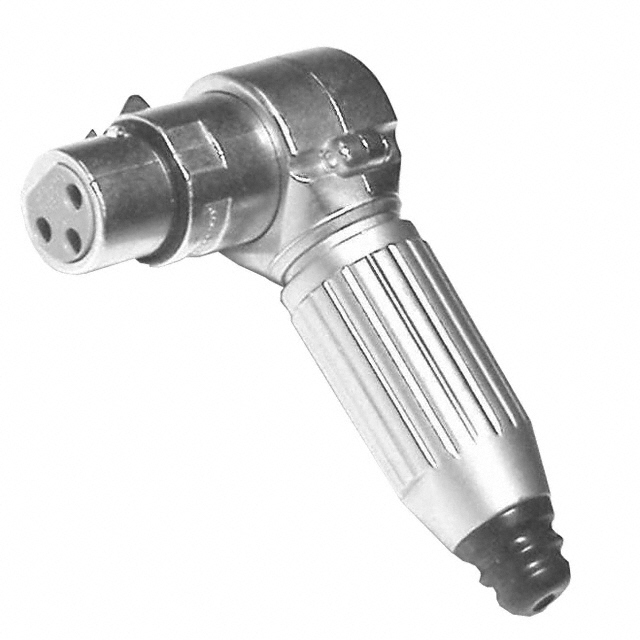

Description CONN PLUG FMALE XLR 3POS SOLDER
Detailed Description 3 Position Circular Connector Plug, Female Sockets Solder Cup
Manufacturer Standard Lead Time 10 weeks
Datasheet Datasheet

Product Attributes

Category
Manufacturer Switchcraft / Conxall
Series
Q-G® R
Packaging
Bulk
Part Status Active
Features Backshell, Cable Clamp, Ground, Strain Relief
Connector Type Plug, Female Sockets
Color Silver
Voltage Rating 125VAC
Current Rating (Amps) 15A
Mounting Type Free Hanging (In-Line), Right Angle
Number of Positions 3
Orientation Keyed
Shell Size - Insert XLR
Applications Audio, Industrial, Instrumentation, Medical
Fastening Type Latch Lock
Termination Solder Cup
Cable Opening 0.100" ~ 0.285" (2.54mm ~ 7.24mm)
Contact Material Copper Alloy
Contact Finish - Mating Silver
Shell Material Zinc Alloy
Shell Finish Nickel
Insert Material Thermoplastic
Backshell Material, Plating Zinc Alloy, Nickel
Primary Material Metal

Documents & Media

RESOURCE TYPE LINK
Datasheets R3FZ
Datasheets Switchcraft RoHS Cert

Environmental & Export Classifications

ATTRIBUTE DESCRIPTION
ECCN EAR99
HTSUS 8536.69.4020
Moisture Sensitivity Level (MSL) Not Applicable
REACH Status REACH Unaffected
RoHS Status ROHS3 Compliant
