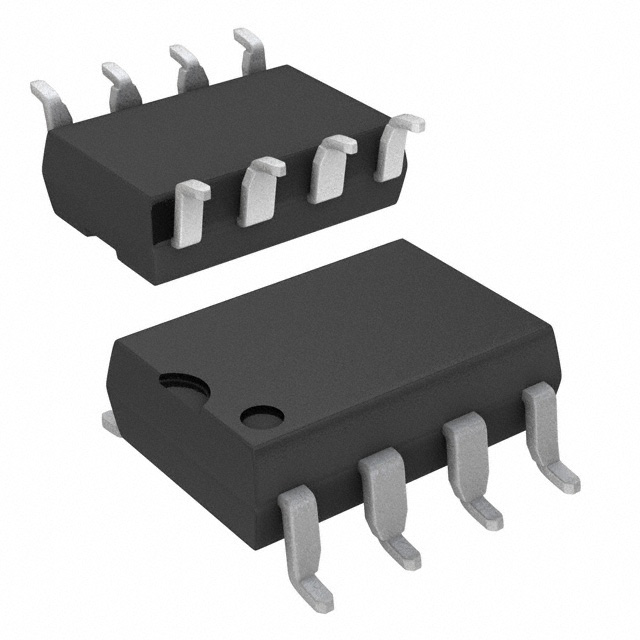

Part Number |
PS8501L2-AX
|
---|---|
Manufacturer | CEL (California Eastern Laboratories) |
Other Part Numbers |
PS8501L2-AX-ND
PS8501L2AX
|
Description | OPTOISO 5KV TRANS W/BASE 8SMD |
Detailed Description | Optoisolator Transistor with Base Output 5000Vrms 1 Channel 8-SMD |
Datasheet | Datasheet |
Category | ||
---|---|---|
Manufacturer | CEL (California Eastern Laboratories) | |
Series |
NEPOC
|
|
Packaging |
Tube
|
|
Part Status | Discontinued | |
Package / Case | 8-SMD, Gull Wing | |
Output Type | Transistor with Base | |
Mounting Type | Surface Mount | |
Operating Temperature | -55°C ~ 100°C | |
Voltage - Forward (Vf) (Typ) | 1.7V | |
Input Type | DC | |
Current - Output / Channel | 8mA | |
Voltage - Isolation | 5000Vrms | |
Current Transfer Ratio (Min) | 15% @ 16mA | |
Supplier Device Package | 8-SMD | |
Voltage - Output (Max) | 35V | |
Turn On / Turn Off Time (Typ) | 220ns, 350ns | |
Number of Channels | 1 | |
Current - DC Forward (If) (Max) | 25 mA |
RESOURCE TYPE | LINK | |
---|---|---|
Datasheets | PS8501L2-AX | |
Datasheets | Optocouplers + SSR Brochure | |
Datasheets | EU RoHS Certificate | |
Datasheets | Coupler/Diode Supply Transition 1/Aug/2018 |
ATTRIBUTE | DESCRIPTION | |
---|---|---|
ECCN | EAR99 | |
HTSUS | 8541.49.8000 | |
Moisture Sensitivity Level (MSL) | 1 (Unlimited) | |
REACH Status | REACH Unaffected | |
RoHS Status | ROHS3 Compliant |
