Part Number |
PN3563
|
---|---|
Manufacturer | Fairchild Semiconductor |
Other Part Numbers |
2156-PN3563-FS-ND
2156-PN3563-FS
FAIFSCPN3563
|
Description | RF SMALL SIGNAL TRANSISTOR |
Detailed Description | RF Transistor NPN 15V 50mA 1.5GHz 350mW Through Hole TO-92-3 |
Category | ||
---|---|---|
Manufacturer | Fairchild Semiconductor | |
Series | ||
Packaging |
Bulk
|
|
Part Status | Obsolete | |

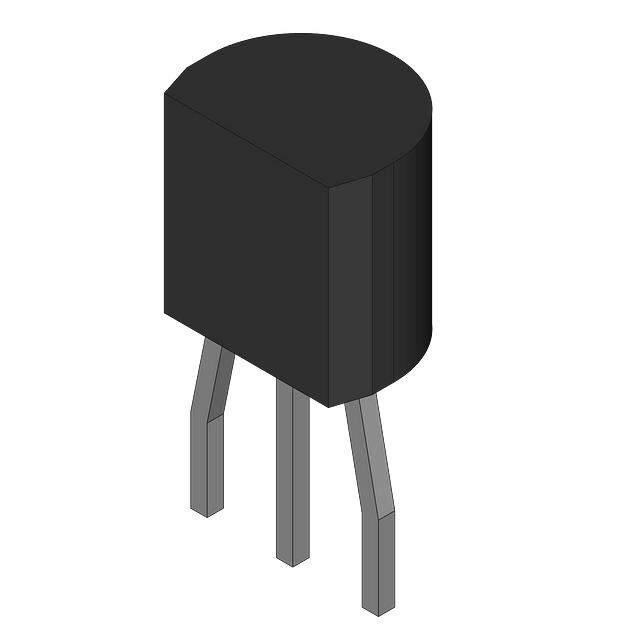

Package / Case | TO-226-3, TO-92-3 (TO-226AA) | |
Mounting Type | Through Hole | |
Transistor Type | NPN | |
Operating Temperature | -55°C ~ 150°C (TJ) | |
Gain | 14dB ~ 26dB | |
Power - Max | 350mW | |
Current - Collector (Ic) (Max) | 50mA | |
Voltage - Collector Emitter Breakdown (Max) | 15V | |
DC Current Gain (hFE) (Min) @ Ic, Vce | 20 @ 8mA, 10V | |
Frequency - Transition | 1.5GHz | |
Supplier Device Package | TO-92-3 |
RESOURCE TYPE | LINK |
---|
ATTRIBUTE | DESCRIPTION | |
---|---|---|
ECCN | EAR99 | |
HTSUS | 8541.21.0075 | |
RoHS Status | ROHS3 Compliant |
