Part Number |
PC929J00000F
|
---|---|
Manufacturer | Sharp Microelectronics |
Other Part Numbers |
425-2210-5-ND
425-2210-5
|
Description | OPTOISO 4KV 1CH GATE DVR 14SMT |
Detailed Description | 400mA Gate Driver Optical Coupling 4000Vrms 1 Channel 14-SMT |
Datasheet | Datasheet |
Category | ||
---|---|---|
Manufacturer | Sharp Microelectronics | |
Series |
OPIC™
|
|
Packaging |
Tube
|
|
Part Status | Obsolete | |

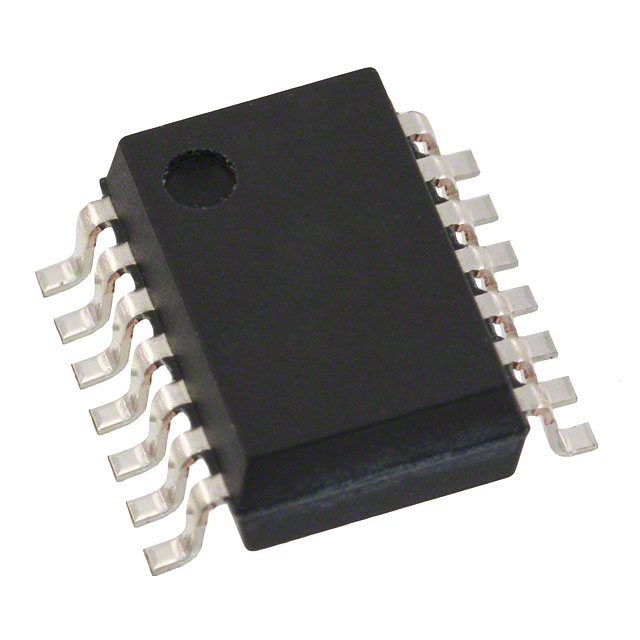

Package / Case | 14-SOIC (0.256", 6.50mm Width) | |
Mounting Type | Surface Mount | |
Operating Temperature | -25°C ~ 80°C | |
Voltage - Forward (Vf) (Typ) | 1.6V | |
Current - Peak Output | 400mA | |
Technology | Optical Coupling | |
Voltage - Isolation | 4000Vrms | |
Approval Agency | UR | |
Supplier Device Package | 14-SMT | |
Rise / Fall Time (Typ) | 200ns, 200ns | |
Common Mode Transient Immunity (Min) | 1.5kV/µs | |
Propagation Delay tpLH / tpHL (Max) | 500ns, 500ns | |
Number of Channels | 1 | |
Current - DC Forward (If) (Max) | 20 mA | |
Voltage - Output Supply | 15V ~ 30V |
RESOURCE TYPE | LINK | |
---|---|---|
Datasheets | GP2(L,S) 04/Apr/2011 |
ATTRIBUTE | DESCRIPTION | |
---|---|---|
ECCN | EAR99 | |
HTSUS | 8541.49.8000 | |
Moisture Sensitivity Level (MSL) | 1 (Unlimited) |
