Part Number |
NCP502SQ25T1
|
---|---|
Manufacturer | Sanyo Semiconductor/onsemi |
Other Part Numbers |
NCP502SQ25T1OSTR-ND
2156-NCP502SQ25T1-ONTR
ONSONSNCP502SQ25T1
NCP502SQ25T1OSCT
NCP502SQ25T1OSTR
|
Description | IC REG LINEAR 2.5V 80MA SC88A |

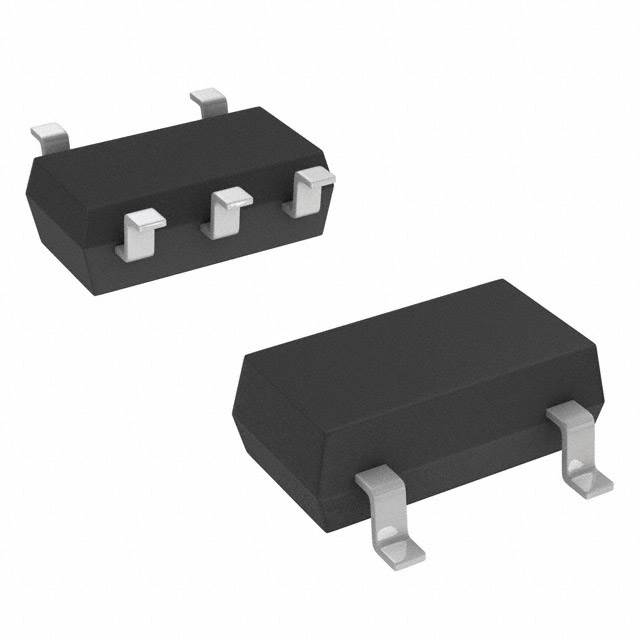

Detailed Description | Linear Voltage Regulator IC Positive Fixed 1 Output 80mA SC-88A (SC-70-5/SOT-353) |
Datasheet | Datasheet |
Category | ||
---|---|---|
Manufacturer | Sanyo Semiconductor/onsemi | |
Series | ||
Packaging |
Tape & Reel (TR)
|
|
Part Status | Obsolete | |
Package / Case | 5-TSSOP, SC-70-5, SOT-353 | |
Output Type | Fixed | |
Mounting Type | Surface Mount | |
Current - Output | 80mA | |
Operating Temperature | -40°C ~ 85°C | |
Output Configuration | Positive | |
Current - Quiescent (Iq) | 40 µA | |
Voltage - Input (Max) | 12V | |
Number of Regulators | 1 | |
Supplier Device Package | SC-88A (SC-70-5/SOT-353) | |
Voltage - Output (Min/Fixed) | 2.5V | |
Control Features | Enable | |
PSRR | 55dB (1kHz) | |
Voltage Dropout (Max) | 1.4V @ 80mA | |
Protection Features | Over Current, Over Temperature | |
Current - Supply (Max) | 90 µA |
RESOURCE TYPE | LINK | |
---|---|---|
Datasheets | NCP502SQ25T1 | |
Datasheets | onsemi RoHS | |
Datasheets | Multiple Devices 27/Jun/2007 |
ATTRIBUTE | DESCRIPTION | |
---|---|---|
ECCN | EAR99 | |
HTSUS | 8542.39.0001 | |
Moisture Sensitivity Level (MSL) | 1 (Unlimited) | |
REACH Status | REACH Unaffected | |
RoHS Status | RoHS non-compliant |
