NCID9411

Part Number
NCID9411
Manufacturer Sanyo Semiconductor/onsemi
Other Part Numbers
488-NCID9411-ND
488-NCID9411
Description HIGH SPEED QUAD-CHANNEL DIGITAL
Detailed Description I2C, SPI Digital Isolator 5000Vrms 4 Channel 10Mbps 100kV/µs CMTI 16-SOIC (0.295", 7.50mm Width)
Manufacturer Standard Lead Time 18 weeks
Datasheet Datasheet

Product Attributes

Category
Manufacturer Sanyo Semiconductor/onsemi
Series
Packaging
Tube
Part Status Active

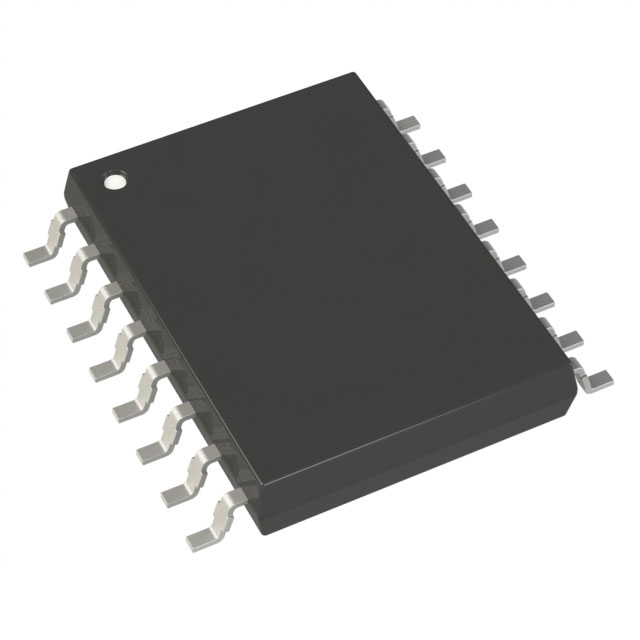

Package / Case 16-SOIC (0.295", 7.50mm Width)
Mounting Type Surface Mount
Type I2C, SPI
Operating Temperature -40°C ~ 125°C
Voltage - Supply 2.5V ~ 5.5V
Data Rate 10Mbps
Technology Capacitive Coupling
Voltage - Isolation 5000Vrms
Inputs - Side 1/Side 2 3/1
Supplier Device Package 16-SOIC
Rise / Fall Time (Typ) 3ns, 2ns
Common Mode Transient Immunity (Min) 100kV/µs
Propagation Delay tpLH / tpHL (Max) 170ns, 170ns
Isolated Power No
Channel Type Unidirectional
Pulse Width Distortion (Max) 70ns
Grade Automotive
Number of Channels 4
Qualification AEC-Q100

Documents & Media

RESOURCE TYPE LINK
Datasheets NCID9411
Datasheets onsemi RoHS
Datasheets onsemi REACH

Environmental & Export Classifications

ATTRIBUTE DESCRIPTION
ECCN EAR99
HTSUS 8542.39.0001
Moisture Sensitivity Level (MSL) 1 (Unlimited)
REACH Status REACH Unaffected
RoHS Status ROHS3 Compliant
