Part Number |
NC7S86M5X
|
---|---|
Manufacturer | Sanyo Semiconductor/onsemi |
Other Part Numbers |
NC7S86M5XTR-ND
NC7S86M5XCT-ND
NC7S86M5XDKR-ND
NC7S86M5XCT
NC7S86M5XDKR
NC7S86M5XTR
NC7S86M5XTR-NDR
NC7S86M5XCT-NDR
|
Description | IC GATE XOR 1CH 2-INP SOT23-5 |
Detailed Description | XOR (Exclusive OR) IC 1 Channel SOT-23-5 |
Manufacturer Standard Lead Time | 15 weeks |
Datasheet | Datasheet |
Category | ||
---|---|---|
Manufacturer | Sanyo Semiconductor/onsemi | |
Series |
7S
|
|
Packaging |
Tape & Reel (TR)
Cut Tape (CT)
|
|
Part Status | Active | |

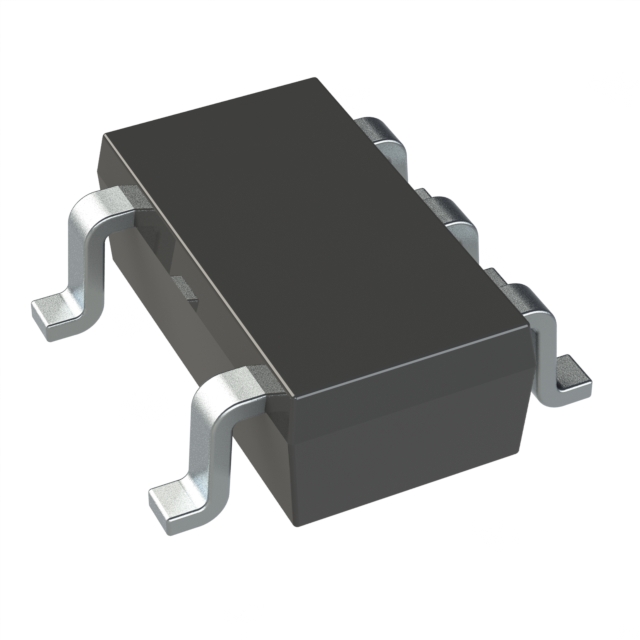

Package / Case | SC-74A, SOT-753 | |
Mounting Type | Surface Mount | |
Logic Type | XOR (Exclusive OR) | |
Operating Temperature | -40°C ~ 85°C | |
Voltage - Supply | 2V ~ 6V | |
Current - Output High, Low | 2.6mA, 2.6mA | |
Number of Inputs | 2 | |
Supplier Device Package | SOT-23-5 | |
Input Logic Level - High | 1.5V | |
Input Logic Level - Low | 0.5V | |
Max Propagation Delay @ V, Max CL | 17ns @ 6V, 50pF | |
Number of Circuits | 1 | |
Current - Quiescent (Max) | 1 µA |
RESOURCE TYPE | LINK | |
---|---|---|
Datasheets | Material Declaration NC7S86M5X | |
Datasheets | onsemi REACH | |
Datasheets | onsemi RoHS | |
Datasheets | Mult Dev DS Update 16/Jun/2020 | |
Datasheets | NC7SZ/NC7WZ/NC7NZ/NC7S/NC7ST 28/Dec/2020 | |
Datasheets | SC74/A 9-29-22 | |
Datasheets | Mult Devices 24/Oct/2017 | |
Datasheets | Fab5 Supply Constraint 7/Mar/2022 |
ATTRIBUTE | DESCRIPTION | |
---|---|---|
ECCN | EAR99 | |
HTSUS | 8542.39.0001 | |
Moisture Sensitivity Level (MSL) | 1 (Unlimited) | |
REACH Status | REACH Unaffected | |
RoHS Status | ROHS3 Compliant |
