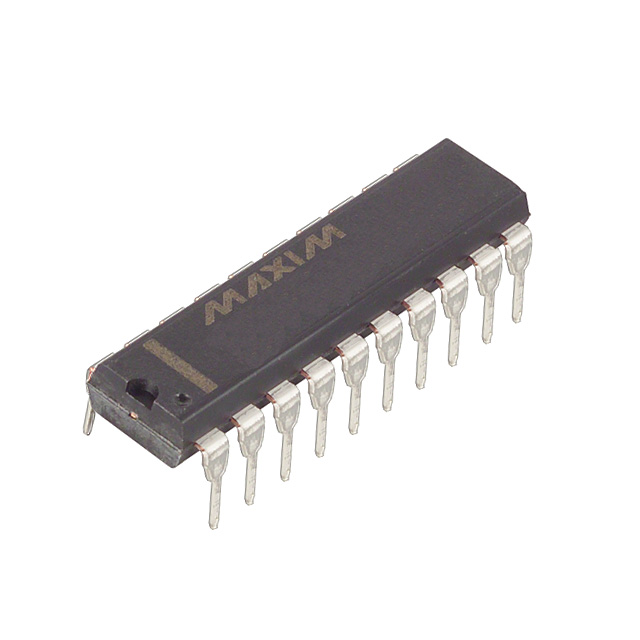

Part Number |
MX7545GLN+
|
---|---|
Manufacturer | Maxim Integrated / Analog Devices |
Other Part Numbers |
MX7545GLN+-ND
505-MX7545GLN+
175-MX7545GLN+-ND
175-MX7545GLN+
|
Description | IC DAC 12BIT MULT 20-DIP |
Detailed Description | 12 Bit Digital to Analog Converter 1 20-PDIP |
Datasheet | Datasheet |
Category | ||
---|---|---|
Manufacturer | Maxim Integrated / Analog Devices | |
Series | ||
Packaging |
Tube
|
|
Part Status | Obsolete | |
Package / Case | 20-DIP (0.300", 7.62mm) | |
Output Type | Current - Unbuffered | |
Mounting Type | Through Hole | |
Number of Bits | 12 | |
Data Interface | Parallel | |
Reference Type | External | |
Operating Temperature | 0°C ~ 70°C | |
Voltage - Supply, Analog | 5V ~ 15V | |
Voltage - Supply, Digital | 5V ~ 15V | |
Settling Time | 2µs | |
Supplier Device Package | 20-PDIP | |
Architecture | R-2R | |
Number of D/A Converters | 1 | |
INL/DNL (LSB) | ±0.5 (Max), ±1 (Max) | |
Differential Output | No | |
DigiKey Programmable | Not Verified |
RESOURCE TYPE | LINK | |
---|---|---|
Datasheets | MX7545GLN+ | |
Datasheets | Damage from a Lightning Bolt or a Spark | |
Datasheets | How Signal Chains and PLCs Impact Our Lives | |
Datasheets | Maxim Integrated RoHS Cert | |
Datasheets | Maxim Integrated REACH | |
Datasheets | Mult Dev OBS 03/Sep/2021 |
ATTRIBUTE | DESCRIPTION | |
---|---|---|
ECCN | EAR99 | |
HTSUS | 8542.39.0001 | |
Moisture Sensitivity Level (MSL) | 1 (Unlimited) | |
REACH Status | REACH Unaffected | |
RoHS Status | ROHS3 Compliant |
