Part Number |
MIMD10A-7-F
|
---|---|
Manufacturer | Zetex Semiconductors (Diodes Inc.) |
Other Part Numbers |
MIMD10A-7-F-ND
|
Description | TRANS PREBIAS NPN/PNP SOT363 |
Detailed Description | Pre-Biased Bipolar Transistor (BJT) 1 NPN, 1 PNP - Pre-Biased (Dual) 50V 100mA, 500mA 250MHz, 200MHz 200mW Surface Mount SOT-363 |
Datasheet | Datasheet |
Category | ||
---|---|---|
Manufacturer | Zetex Semiconductors (Diodes Inc.) | |
Series | ||
Packaging |
Tape & Reel (TR)
|
|
Part Status | Obsolete | |

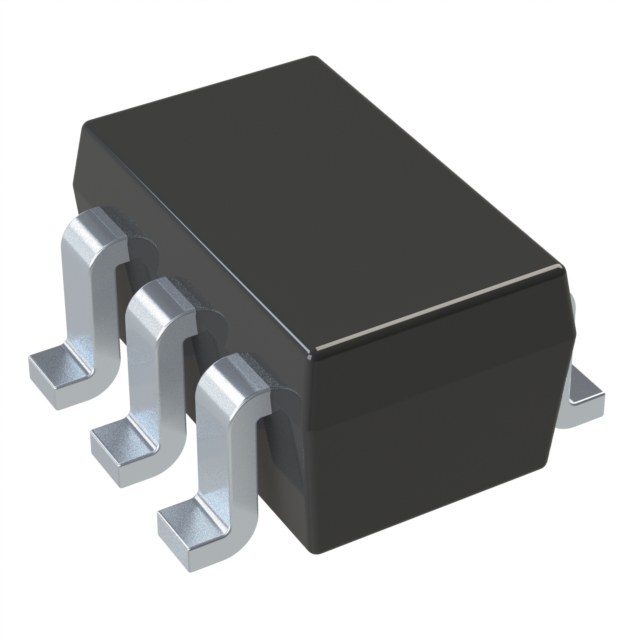

Package / Case | 6-TSSOP, SC-88, SOT-363 | |
Mounting Type | Surface Mount | |
Transistor Type | 1 NPN, 1 PNP - Pre-Biased (Dual) | |
Power - Max | 200mW | |
Current - Collector (Ic) (Max) | 100mA, 500mA | |
Voltage - Collector Emitter Breakdown (Max) | 50V | |
Vce Saturation (Max) @ Ib, Ic | 300mV @ 1mA, 10mA / 300mV @ 5mA, 100mA | |
Current - Collector Cutoff (Max) | 500nA | |
DC Current Gain (hFE) (Min) @ Ic, Vce | 100 @ 1mA, 5V | |
Frequency - Transition | 250MHz, 200MHz | |
Resistor - Base (R1) | 100Ohms, 10kOhms | |
Resistor - Emitter Base (R2) | 10kOhms | |
Supplier Device Package | SOT-363 |
RESOURCE TYPE | LINK | |
---|---|---|
Datasheets | Diodes Environmental Compliance Cert | |
Datasheets | Mult Dev EOL 15/Mar/2021 | |
Datasheets | Green Encapsulate Change 09/July/2007 | |
Datasheets | Mult Dev A/T Chg 5/Apr/2021 |
ATTRIBUTE | DESCRIPTION | |
---|---|---|
ECCN | EAR99 | |
HTSUS | 8541.21.0075 | |
Moisture Sensitivity Level (MSL) | 1 (Unlimited) | |
REACH Status | REACH Unaffected | |
RoHS Status | ROHS3 Compliant |
