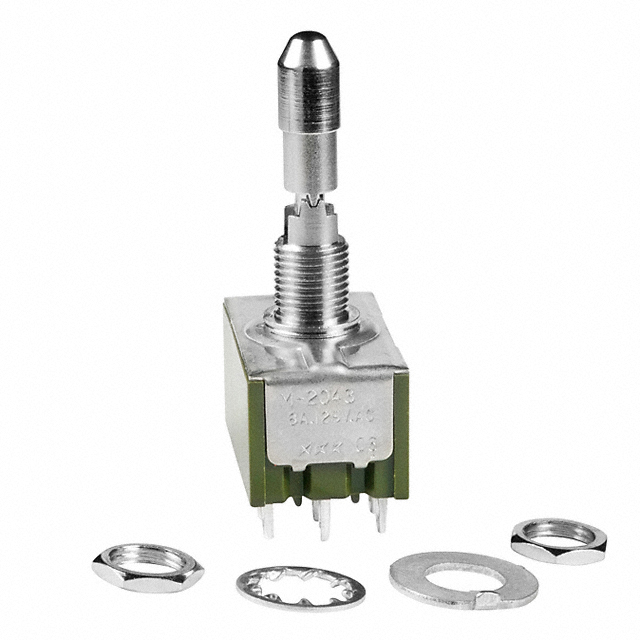

Part Number |
M2043LL1W01
|
---|---|
Manufacturer | NKK Switches |
Other Part Numbers |
M2043LL1W01-ND
M2043LL1W01-RO-ND
-M2043LL1W01
M2043LL1W01-RO
|
Description | SWITCH TOGGLE 4PDT 6A 125V |
Detailed Description | Toggle Switch 4PDT Panel Mount |
Datasheet | Datasheet |
Category | ||
---|---|---|
Manufacturer | NKK Switches | |
Series |
M
|
|
Packaging |
Bulk
|
|
Part Status | Obsolete | |
Features | Epoxy Sealed Terminals | |
Current Rating (Amps) | 6A (AC), 3A (DC) | |
Mounting Type | Panel Mount | |
Circuit | 4PDT | |
Switch Function | On-Off-On | |
Operating Temperature | -30°C ~ 85°C | |
Termination Style | Solder Lug | |
Illumination | Non-Illuminated | |
Bushing Thread | 1/4-40 | |
Actuator Length | 16.50mm | |
Actuator Type | Locking Lever | |
Panel Cutout Dimensions | Circular - 6.50mm Dia | |
Voltage Rating - AC | 125 V | |
Voltage Rating - DC | 30 V |
RESOURCE TYPE | LINK | |
---|---|---|
Datasheets | M2043LL1W01 | |
Datasheets | NKK Switches PFOS & PFOA Free Cert | |
Datasheets | NKK Switches ODC Cert | |
Datasheets | RoHS Cert - Switches & Pushbuttons | |
Datasheets | Obsolete 09/MAY/2023 | |
Datasheets | M Series Toggles, rockers, Pushbuttons CSA Mark Size 23/Jul/2015 | |
Datasheets | Multiple Devices O-ring 30/Jun/2011 |
ATTRIBUTE | DESCRIPTION | |
---|---|---|
California Prop 65 | California Prop 65 Information | |
ECCN | EAR99 | |
HTSUS | 8536.50.9065 | |
Moisture Sensitivity Level (MSL) | 1 (Unlimited) | |
REACH Status | REACH Unaffected | |
RoHS Status | ROHS3 Compliant |
