LNK6665V

Part Number
LNK6665V
Manufacturer Power Integrations
Other Part Numbers
596-1743-ND
596-1743
LNK6665V-ND
Description IC OFFLINE SWITCH FLYBACK 12EDIP
Detailed Description Converter Offline Flyback Topology 120kHz ~ 136kHz eDIP-12
Manufacturer Standard Lead Time 8 weeks

Product Attributes

Category
Manufacturer Power Integrations
Series
LinkSwitch™-HP
Packaging
Tube
Part Status Active

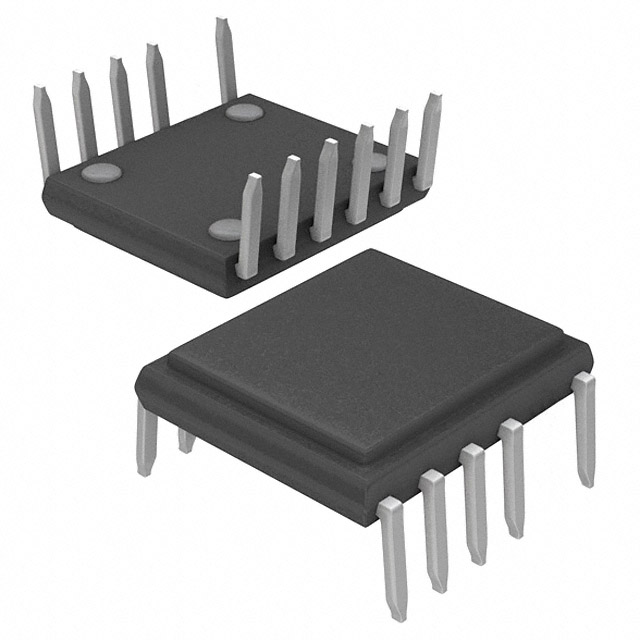

Package / Case 12-SDIP (0.412", 10.46mm), 11 Leads, Exposed Pad
Mounting Type Through Hole
Operating Temperature -40°C ~ 150°C (TJ)
Duty Cycle 64%
Frequency - Switching 120kHz ~ 136kHz
Internal Switch(s) Yes
Voltage - Breakdown 650V
Output Isolation Isolated
Topology Flyback
Supplier Device Package eDIP-12
Fault Protection Current Limiting, Over Load, Over Temperature, Over Voltage, Short Circuit
Power (Watts) 30 W

Documents & Media

RESOURCE TYPE LINK

Environmental & Export Classifications

ATTRIBUTE DESCRIPTION
ECCN EAR99
HTSUS 8542.39.0001
Moisture Sensitivity Level (MSL) 1 (Unlimited)
REACH Status REACH Unaffected
RoHS Status RoHS Compliant
