LNK417EG

Part Number
LNK417EG
Manufacturer Power Integrations
Other Part Numbers
596-1414-ND
596-1414
Description IC LED DRV OFFL PWM ESIP-7C
Detailed Description LED Driver IC 1 Output AC DC Offline Switcher Flyback PWM Dimming 1.77A eSIP-7C
Manufacturer Standard Lead Time 12 weeks
Datasheet Datasheet

Product Attributes

Category
Manufacturer Power Integrations
Series
LinkSwitch®-PH
Packaging
Tube
Part Status Active

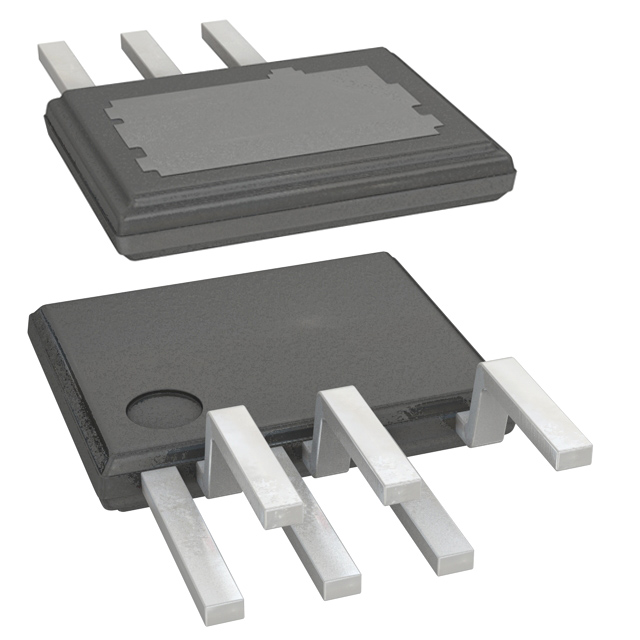

Package / Case 7-SSIP, 6 Leads, Exposed Pad, Formed Leads
Mounting Type Through Hole
Number of Outputs 1
Frequency 66kHz
Type AC DC Offline Switcher
Operating Temperature -40°C ~ 150°C (TJ)
Applications Lighting
Current - Output / Channel 1.77A
Internal Switch(s) Yes
Topology Flyback
Supplier Device Package eSIP-7C
Dimming PWM
Voltage - Supply (Min) 36V
Voltage - Supply (Max) 725V

Documents & Media

RESOURCE TYPE LINK
Datasheets LNK417EG
Datasheets Design Chgs 29/Jul/2016
Datasheets Added Assembly Site 10/Jul/2023

Environmental & Export Classifications

ATTRIBUTE DESCRIPTION
ECCN EAR99
HTSUS 8542.39.0001
Moisture Sensitivity Level (MSL) 1 (Unlimited)
REACH Status REACH Unaffected
RoHS Status RoHS Compliant
