Part Number |
ISL9V3036D3S
|
---|---|
Manufacturer | Fairchild Semiconductor |
Other Part Numbers |
2156-ISL9V3036D3S-FS-ND
2156-ISL9V3036D3S-FS
FAIFSCISL9V3036D3S
|
Description | N-CHANNEL IGBT |
Detailed Description | IGBT 360 V 21 A 150 W Surface Mount TO-252 (DPAK) |
Category | ||
---|---|---|
Manufacturer | Fairchild Semiconductor | |
Series |
EcoSPARK®
|
|
Packaging |
Tube
|
|
Part Status | Obsolete | |

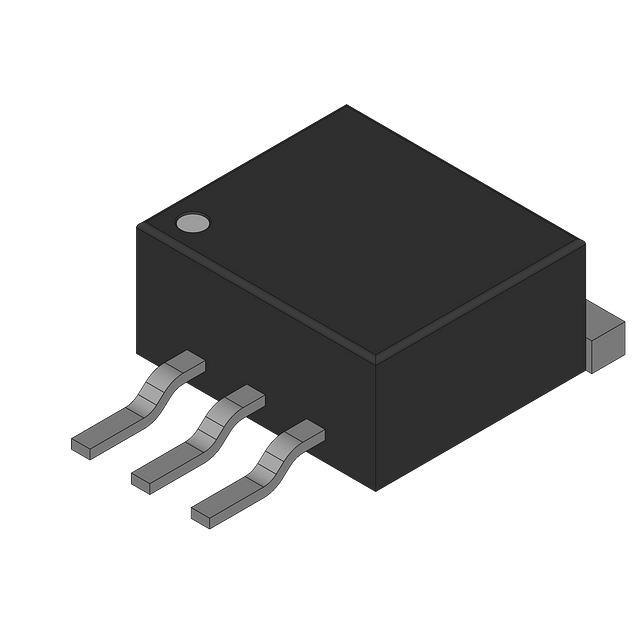

Package / Case | TO-252-3, DPAK (2 Leads + Tab), SC-63 | |
Mounting Type | Surface Mount | |
Operating Temperature | -40°C ~ 175°C (TJ) | |
Input Type | Logic | |
Vce(on) (Max) @ Vge, Ic | 1.6V @ 4V, 6A | |
Supplier Device Package | TO-252 (DPAK) | |
Td (on/off) @ 25°C | -/4.8µs | |
Test Condition | 300V, 1kOhm, 5V | |
Gate Charge | 17 nC | |
Current - Collector (Ic) (Max) | 21 A | |
Voltage - Collector Emitter Breakdown (Max) | 360 V | |
Power - Max | 150 W |
RESOURCE TYPE | LINK |
---|
ATTRIBUTE | DESCRIPTION | |
---|---|---|
ECCN | EAR99 | |
HTSUS | 8541.29.0095 | |
RoHS Status | ROHS3 Compliant |
