Part Number |
IRGB8B60KPBF
|
---|---|
Manufacturer | IR (Infineon Technologies) |
Other Part Numbers |
IRGB8B60KPBF-ND
*IRGB8B60KPBF
SP001532694
|
Description | IGBT 600V 28A 167W TO220AB |
Detailed Description | IGBT NPT 600 V 28 A 167 W Through Hole TO-220AB |
Datasheet | Datasheet |
Category | ||
---|---|---|
Manufacturer | IR (Infineon Technologies) | |
Series | ||
Packaging |
Tube
|
|
Part Status | Obsolete | |

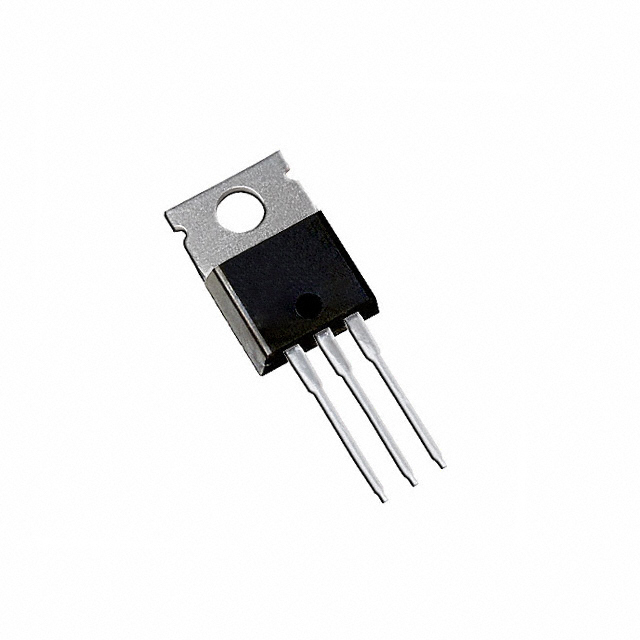

Package / Case | TO-220-3 | |
Mounting Type | Through Hole | |
Operating Temperature | -55°C ~ 175°C (TJ) | |
Input Type | Standard | |
Vce(on) (Max) @ Vge, Ic | 2.2V @ 15V, 8A | |
Supplier Device Package | TO-220AB | |
IGBT Type | NPT | |
Td (on/off) @ 25°C | 23ns/140ns | |
Switching Energy | 160µJ (on), 160µJ (off) | |
Test Condition | 400V, 5A, 100Ohm, 15V | |
Gate Charge | 18.2 nC | |
Current - Collector (Ic) (Max) | 28 A | |
Voltage - Collector Emitter Breakdown (Max) | 600 V | |
Current - Collector Pulsed (Icm) | 26 A | |
Power - Max | 167 W |
RESOURCE TYPE | LINK | |
---|---|---|
Datasheets | IRGB8B60KPBF | |
Datasheets | Package Drawing Update 19/Aug/2015 |
ATTRIBUTE | DESCRIPTION | |
---|---|---|
ECCN | EAR99 | |
HTSUS | 8541.29.0095 | |
Moisture Sensitivity Level (MSL) | 1 (Unlimited) | |
REACH Status | REACH Unaffected |
