Part Number |
HEF4081BP,652
|
---|---|
Manufacturer | NXP Semiconductors |
Other Part Numbers |
568-1702-5-ND
954-HEF4081BP652
HEF4081BPN
2156-HEF4081BP652-NX
NEXNXPHEF4081BP,652
568-1702-5
933282680652
|

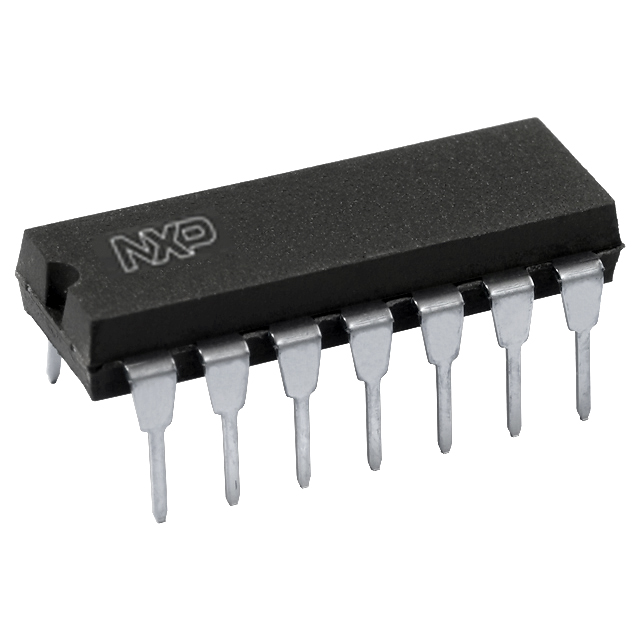

Description | IC GATE AND 4CH 2-INP 14DIP |
Detailed Description | AND Gate IC 4 Channel 14-DIP |
Datasheet | Datasheet |
Category | ||
---|---|---|
Manufacturer | NXP Semiconductors | |
Series |
4000B
|
|
Packaging |
Tube
|
|
Part Status | Obsolete | |

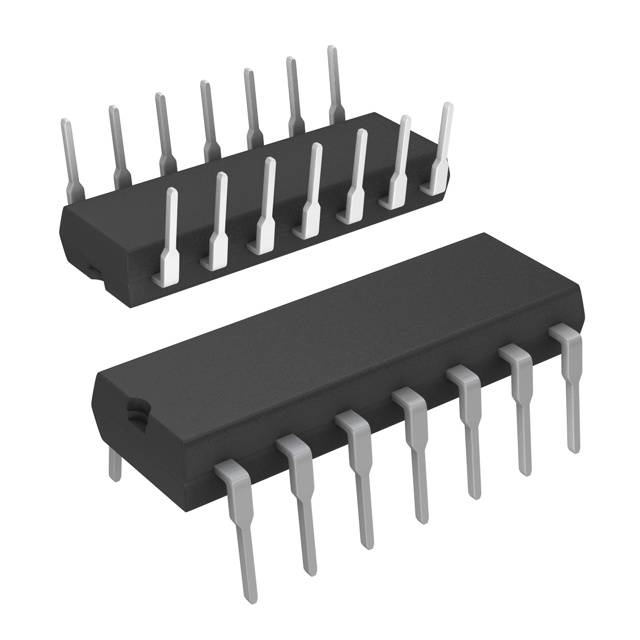

Package / Case | 14-DIP (0.300", 7.62mm) | |
Mounting Type | Through Hole | |
Logic Type | AND Gate | |
Operating Temperature | -40°C ~ 125°C | |
Voltage - Supply | 3V ~ 15V | |
Current - Output High, Low | 3.4mA, 3.4mA | |
Number of Inputs | 2 | |
Supplier Device Package | 14-DIP | |
Input Logic Level - High | 3.5V ~ 11V | |
Input Logic Level - Low | 1.5V ~ 4V | |
Max Propagation Delay @ V, Max CL | 40ns @ 15V, 50pF | |
Number of Circuits | 4 | |
Current - Quiescent (Max) | 1 µA |
RESOURCE TYPE | LINK | |
---|---|---|
Datasheets | HEF4081BP,652 | |
Datasheets | NXP USA Inc REACH | |
Datasheets | NXP USA Inc RoHS Cert | |
Datasheets | Multiple Devices 29/Dec/2014 | |
Datasheets | PM45 from ICN6 to ICN8 13/Jul/2013 | |
Datasheets | All Dev Label Update 15/Dec/2020 |
ATTRIBUTE | DESCRIPTION | |
---|---|---|
ECCN | EAR99 | |
HTSUS | 8542.39.0001 | |
Moisture Sensitivity Level (MSL) | 1 (Unlimited) | |
REACH Status | REACH Unaffected | |
RoHS Status | ROHS3 Compliant |
