Part Number |

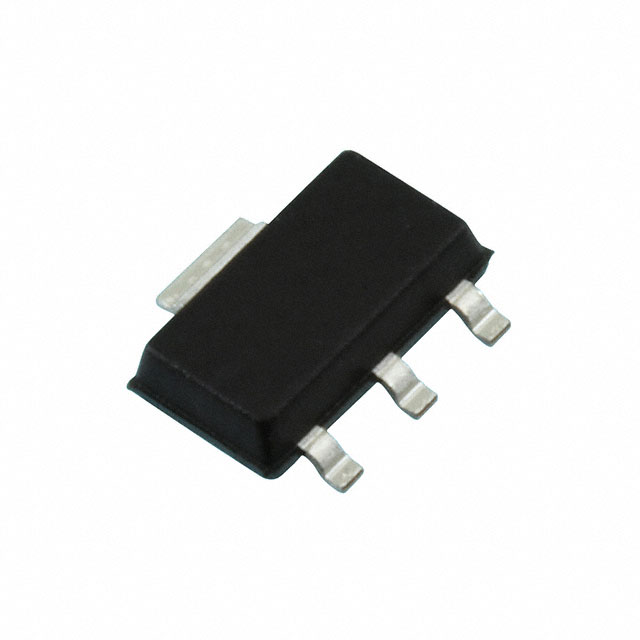

HAL508SF-A
|
---|---|
Manufacturer | TDK Micronas |
Other Part Numbers |
HAL508SF-A-ND
|
Description | MAGNETIC SWITCH UNIPOL SOT89B-1 |
Detailed Description | Digital Switch Unipolar Switch Open Drain Hall Effect SOT-89B-1 |
Category | ||
---|---|---|
Manufacturer | TDK Micronas | |
Series |
HAL® 5xy
|
|
Packaging |
Tape & Reel (TR)
|
|
Part Status | Obsolete | |
Features | Temperature Compensated | |
Package / Case | TO-243AA, Variant | |
Output Type | Open Drain | |
Polarization | South Pole | |
Mounting Type | Surface Mount | |
Function | Unipolar Switch | |
Operating Temperature | -40°C ~ 170°C (TJ) | |
Voltage - Supply | 3.8V ~ 24V | |
Technology | Hall Effect | |
Sensing Range | 20.7mT Trip, 13.5mT Release | |
Current - Output (Max) | 20mA | |
Current - Supply (Max) | 4.2mA | |
Supplier Device Package | SOT-89B-1 | |
Test Condition | 25°C |
RESOURCE TYPE | LINK | |
---|---|---|
Datasheets | HAL508SF-A | |
Datasheets | HAL Switches LTB Update 20/Sep/2017 | |
Datasheets | Mult Dev Marking Chg 15/Oct/2018 |
ATTRIBUTE | DESCRIPTION | |
---|---|---|
ECCN | EAR99 | |
HTSUS | 8542.39.0001 | |
Moisture Sensitivity Level (MSL) | 1 (Unlimited) | |
RoHS Status | RoHS Compliant |
