Part Number |
H11B2300
|
---|---|
Manufacturer | Sanyo Semiconductor/onsemi |
Other Part Numbers |
H11B2300-ND
H11B2300-NDR
|
Description | OPTOISO 5.3KV DARL W/BASE 6DIP |
Detailed Description | Optoisolator Darlington with Base Output 5300Vrms 1 Channel 6-DIP |
Datasheet | Datasheet |
Category | ||
---|---|---|
Manufacturer | Sanyo Semiconductor/onsemi | |
Series | ||
Packaging |
Tube
|
|
Part Status | Obsolete | |

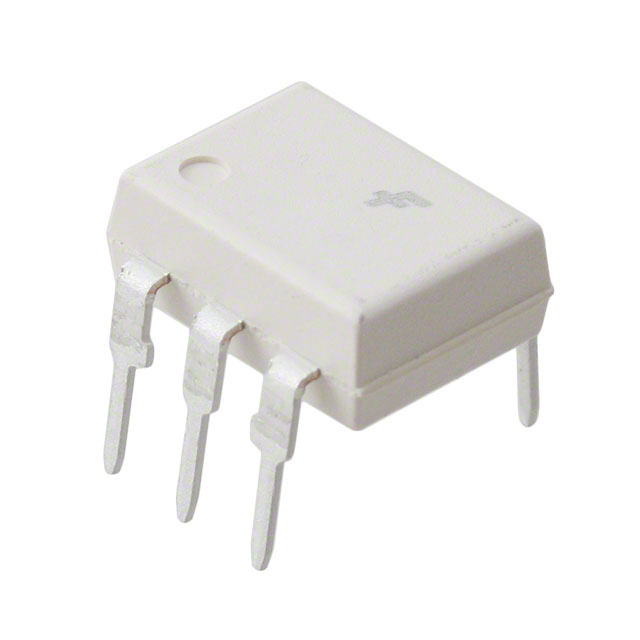

Package / Case | 6-DIP (0.300", 7.62mm) | |
Output Type | Darlington with Base | |
Mounting Type | Through Hole | |
Operating Temperature | -55°C ~ 100°C | |
Voltage - Forward (Vf) (Typ) | 1.2V | |
Input Type | DC | |
Voltage - Isolation | 5300Vrms | |
Current Transfer Ratio (Min) | 200% @ 1mA | |
Vce Saturation (Max) | 1V | |
Supplier Device Package | 6-DIP | |
Voltage - Output (Max) | 25V | |
Turn On / Turn Off Time (Typ) | 25µs, 18µs | |
Number of Channels | 1 | |
Current - DC Forward (If) (Max) | 100 mA |
RESOURCE TYPE | LINK | |
---|---|---|
Datasheets | onsemi RoHS | |
Datasheets | onsemi REACH |
ATTRIBUTE | DESCRIPTION | |
---|---|---|
ECCN | EAR99 | |
HTSUS | 8541.49.8000 | |
Moisture Sensitivity Level (MSL) | 1 (Unlimited) | |
REACH Status | REACH Unaffected |
