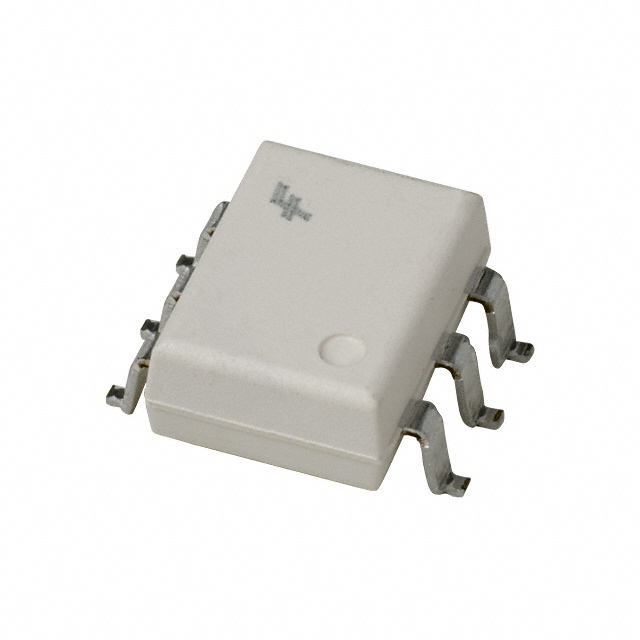

H11A4FVM

Part Number
H11A4FVM
Manufacturer Sanyo Semiconductor/onsemi
Other Part Numbers
H11A4FVM-ND
H11A4FVM-NDR
Description OPTOISO 7.5KV TRANS W/BASE 6SMD
Detailed Description Optoisolator Transistor with Base Output 7500Vpk 1 Channel 6-SMD
Datasheet Datasheet

Product Attributes

Category
Manufacturer Sanyo Semiconductor/onsemi
Series
Packaging
Tube
Part Status Obsolete
Package / Case 6-SMD, Gull Wing
Output Type Transistor with Base
Mounting Type Surface Mount
Operating Temperature -40°C ~ 100°C
Voltage - Forward (Vf) (Typ) 1.18V
Input Type DC
Voltage - Isolation 7500Vpk
Current Transfer Ratio (Min) 10% @ 10mA
Vce Saturation (Max) 400mV
Supplier Device Package 6-SMD
Voltage - Output (Max) 30V
Turn On / Turn Off Time (Typ) 2µs, 2µs
Number of Channels 1
Current - DC Forward (If) (Max) 60 mA

Documents & Media

RESOURCE TYPE LINK
Datasheets onsemi RoHS
Datasheets onsemi REACH

Environmental & Export Classifications

ATTRIBUTE DESCRIPTION
ECCN EAR99
HTSUS 8541.49.8000
Moisture Sensitivity Level (MSL) 1 (Unlimited)
REACH Status REACH Unaffected

Obsolete

This product is no longer manufactured.
