Part Number |
G2R-2-SND-DC24
|
---|---|
Manufacturer | Omron Electronic Components |
Other Part Numbers |
G2R-2-SND-DC24-ND
G2R2SNDDC24
|
Description | RELAY GEN PURPOSE DPDT 5A 24V |

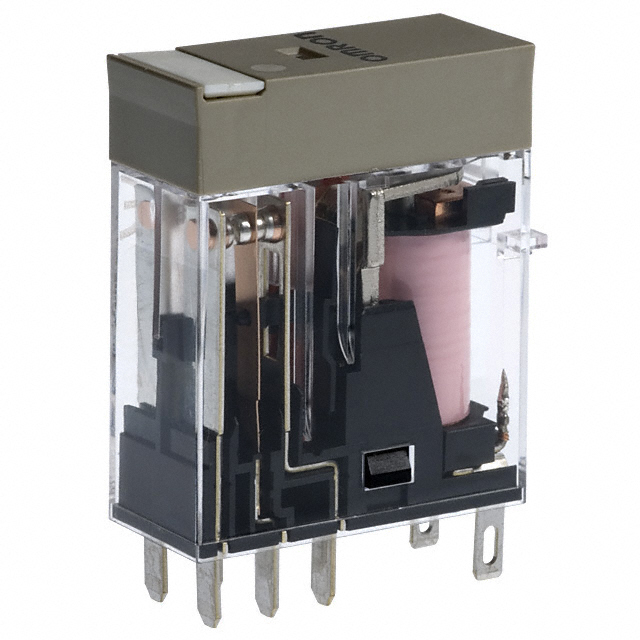

Detailed Description | General Purpose Relay DPDT (2 Form C) 24VDC Coil Socketable |
Datasheet | Datasheet |
Category | ||
---|---|---|
Manufacturer | Omron Electronic Components | |
Series |
G2RS
|
|
Packaging |
Bulk
|
|
Part Status | Obsolete | |
Features | Diode, Lighted Indicator | |
Mounting Type | Socketable | |
Coil Voltage | 24VDC | |
Operating Temperature | -40°C ~ 70°C | |
Termination Style | Plug In | |
Approval Agency | CE, CSA, LR, UR, VDE | |
Relay Type | General Purpose | |
Coil Current | 21.6 mA | |
Coil Type | Non Latching | |
Contact Form | DPDT (2 Form C) | |
Contact Rating (Current) | 5 A | |
Switching Voltage | 380VAC, 125VDC - Max | |
Must Release Voltage | 3.6 VDC | |
Must Operate Voltage | 16.8 VDC | |
Operate Time | 15 ms | |
Release Time | 20 ms | |
Coil Resistance | 1.1 kOhms | |
Load - Max Switching | 1900VA, 625W |
RESOURCE TYPE | LINK | |
---|---|---|
Datasheets | G2R-2-SND-DC24 | |
Datasheets | How to Read Date Codes | |
Datasheets | G2R-2-S Series Circuit |
ATTRIBUTE | DESCRIPTION | |
---|---|---|
ECCN | EAR99 | |
HTSUS | 8536.41.0020 | |
Moisture Sensitivity Level (MSL) | Not Applicable | |
REACH Status | REACH Unaffected | |
RoHS Status | RoHS non-compliant |
