Part Number |
FP15R12KT3BOSA1
|
---|---|
Manufacturer | IR (Infineon Technologies) |
Other Part Numbers |
FP15R12KT3BOSA1-ND
SP000083609
FP15R12KT3
FP15R12KT3-ND
|
Description | IGBT MOD 1200V 18A 83.5W |

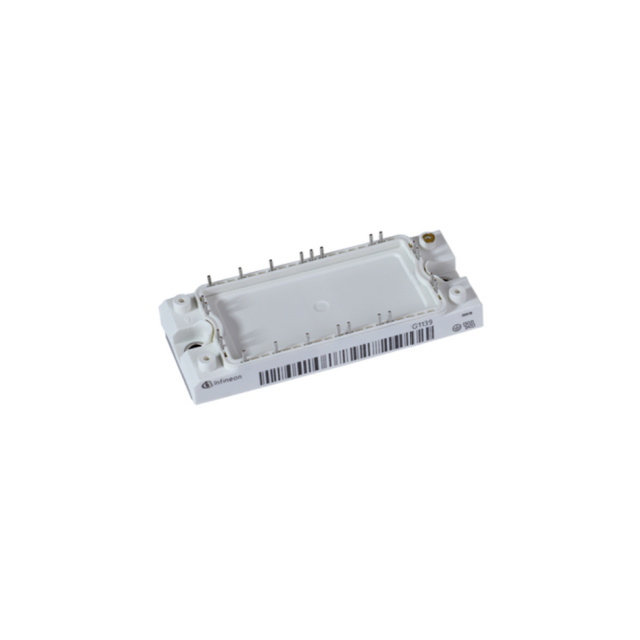

Detailed Description | IGBT Module Three Phase Inverter 1200 V 18 A 83.5 W Chassis Mount Module |
Datasheet | Datasheet |
Category | ||
---|---|---|
Manufacturer | IR (Infineon Technologies) | |
Series | ||
Packaging |
Bulk
|
|
Part Status | Discontinued | |
Package / Case | Module | |
Mounting Type | Chassis Mount | |
Input | Standard | |
Configuration | Three Phase Inverter | |
Operating Temperature | -40°C ~ 125°C | |
Vce(on) (Max) @ Vge, Ic | 2.45V @ 15V, 10A | |
NTC Thermistor | Yes | |
Supplier Device Package | Module | |
Current - Collector (Ic) (Max) | 18 A | |
Voltage - Collector Emitter Breakdown (Max) | 1200 V | |
Power - Max | 83.5 W | |
Current - Collector Cutoff (Max) | 5 mA | |
Input Capacitance (Cies) @ Vce | 600 pF @ 25 V |
RESOURCE TYPE | LINK | |
---|---|---|
Datasheets | FP15R12KT3BOSA1 |
ATTRIBUTE | DESCRIPTION | |
---|---|---|
ECCN | EAR99 | |
HTSUS | 8541.29.0095 | |
Moisture Sensitivity Level (MSL) | Not Applicable | |
REACH Status | REACH Unaffected | |
RoHS Status | ROHS3 Compliant |
