Part Number |
FP1005R3-R22-R
|
---|---|
Manufacturer | PowerStor (Eaton) |
Other Part Numbers |
283-FP1005R3-R22-RTR-ND
283-FP1005R3-R22-RCT-ND
283-FP1005R3-R22-RDKR-ND
513-1579-6
-875-FP1005R3-R22-RTR
513-1579-6-ND
-875-FP1005R3-R22-RTR-ND
513-1579-1
513-1579-2
283-FP1005R3-R22-RTR
-875-FP1005R3-R22-RCT
283-FP1005R3-R22-RDKR
283-FP1005R3-R22-RCT
2266-FP1005R3-R22-R
FP1005R3R22R
513-1579-1-ND
513-1579-2-ND
|

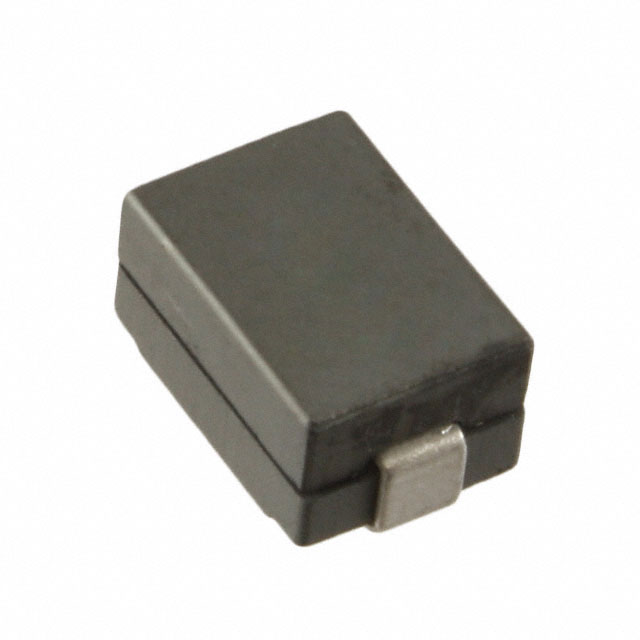

Description | FIXED IND 220NH 45A 0.55MOHM SMD |
Detailed Description | 220 nH Unshielded Drum Core, Wirewound Inductor 45 A 0.55mOhm Nonstandard |
Manufacturer Standard Lead Time | 13 weeks |
Datasheet | Datasheet |
Category | ||
---|---|---|
Manufacturer | PowerStor (Eaton) | |
Series |
FLAT-PAC, FP1005
|
|
Packaging |
Tape & Reel (TR)
Cut Tape (CT)
|
|
Part Status | Active | |
Tolerance | ±10% | |
Package / Case | Nonstandard | |
Size / Dimension | 0.402" L x 0.276" W (10.20mm x 7.00mm) | |
Mounting Type | Surface Mount | |
Shielding | Unshielded | |
Type | Drum Core, Wirewound | |
Operating Temperature | -40°C ~ 125°C | |
DC Resistance (DCR) | 0.55mOhm | |
Current - Saturation (Isat) | 33A | |
Material - Core | Ferrite | |
Inductance Frequency - Test | 100 kHz | |
Height - Seated (Max) | 0.195" (4.95mm) | |
Inductance | 220 nH | |
Current Rating (Amps) | 45 A |
RESOURCE TYPE | LINK | |
---|---|---|
Datasheets | FP1005R3-R22-R | |
Datasheets | Flat-Pac™ FP Family Selection Matrix | |
Datasheets | High Frequency Inductors Core Pwr Appl | |
Datasheets | Shipping Box and Labels 05/Jan/2018 | |
Datasheets | FP1005 Series |
ATTRIBUTE | DESCRIPTION | |
---|---|---|
ECCN | EAR99 | |
HTSUS | 8504.50.4000 | |
Moisture Sensitivity Level (MSL) | 1 (Unlimited) | |
RoHS Status | RoHS Compliant |
