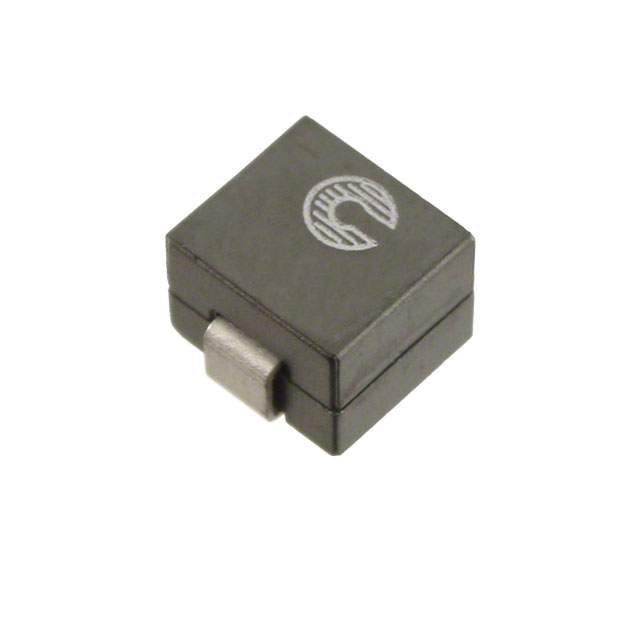

Part Number |
FP0705R1-R12-R
|
---|---|
Manufacturer | PowerStor (Eaton) |
Other Part Numbers |
283-FP0705R1-R12-RTR-ND
283-FP0705R1-R12-RCT-ND
283-FP0705R1-R12-RDKR-ND
-875-FP0705R1-R12-RCT
513-1598-6
283-FP0705R1-R12-RDKR
513-1598-2-ND
283-FP0705R1-R12-RTR
513-1598-1-ND
-875-FP0705R1-R12-RTR
-875-FP0705R1-R12-RTR-ND
513-1598-6-ND
513-1598-1
FP0705R1R12R
513-1598-2
283-FP0705R1-R12-RCT
|
Description | FIXED IND 120NH 43A 0.25MOHM SMD |
Detailed Description | 120 nH Unshielded Drum Core, Wirewound Inductor 43 A 0.25mOhm Nonstandard |
Manufacturer Standard Lead Time | 13 weeks |
Datasheet | Datasheet |
Category | ||
---|---|---|
Manufacturer | PowerStor (Eaton) | |
Series |
FLAT-PAC, FP0705
|
|
Packaging |
Tape & Reel (TR)
Cut Tape (CT)
|
|
Part Status | Active | |
Tolerance | ±10% | |
Package / Case | Nonstandard | |
Size / Dimension | 0.276" L x 0.276" W (7.00mm x 7.00mm) | |
Mounting Type | Surface Mount | |
Shielding | Unshielded | |
Type | Drum Core, Wirewound | |
Operating Temperature | -40°C ~ 125°C | |
DC Resistance (DCR) | 0.25mOhm | |
Current - Saturation (Isat) | 37A | |
Material - Core | Ferrite | |
Inductance Frequency - Test | 100 kHz | |
Height - Seated (Max) | 0.195" (4.95mm) | |
Inductance | 120 nH | |
Current Rating (Amps) | 43 A |
RESOURCE TYPE | LINK | |
---|---|---|
Datasheets | FP0705R1-R12-R | |
Datasheets | Flat-Pac™ FP Family Selection Matrix | |
Datasheets | High Frequency Inductors Core Pwr Appl | |
Datasheets | Shipping Box and Labels 05/Jan/2018 | |
Datasheets | FP0705R(1,2) Series |
ATTRIBUTE | DESCRIPTION | |
---|---|---|
ECCN | EAR99 | |
HTSUS | 8504.50.4000 | |
Moisture Sensitivity Level (MSL) | 1 (Unlimited) | |
RoHS Status | RoHS Compliant |
