Part Number |
FJY3007R
|
---|---|
Manufacturer | Fairchild Semiconductor |
Other Part Numbers |
2156-FJY3007R-FSTR-ND
2156-FJY3007R-FSTR
FAIFSCFJY3007R
|
Description | TRANS PREBIAS NPN 50V SOT523F |
Detailed Description | Pre-Biased Bipolar Transistor (BJT) NPN - Pre-Biased 50 V 100 mA 250 MHz 200 mW Surface Mount SOT-523F |
Category | ||
---|---|---|
Manufacturer | Fairchild Semiconductor | |
Series | ||
Packaging |
Bulk
|
|
Part Status | Obsolete | |

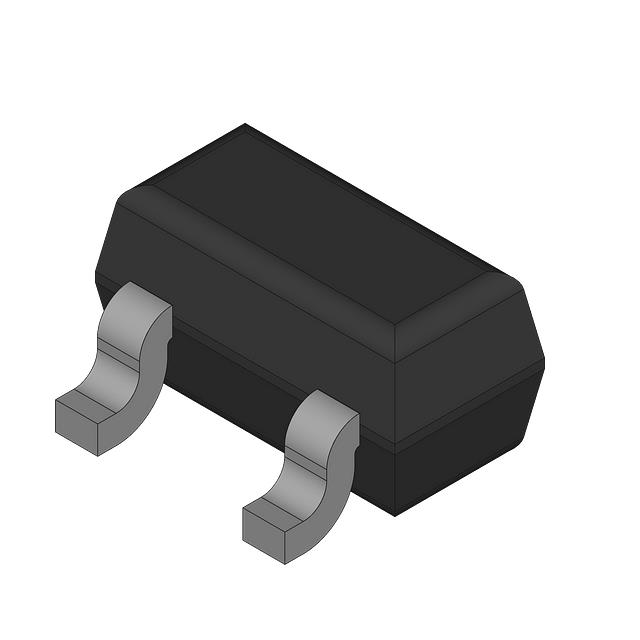

Package / Case | SC-89, SOT-490 | |
Mounting Type | Surface Mount | |
Transistor Type | NPN - Pre-Biased | |
Vce Saturation (Max) @ Ib, Ic | 300mV @ 500µA, 10mA | |
Current - Collector Cutoff (Max) | 100nA (ICBO) | |
DC Current Gain (hFE) (Min) @ Ic, Vce | 68 @ 5mA, 5V | |
Supplier Device Package | SOT-523F | |
Current - Collector (Ic) (Max) | 100 mA | |
Voltage - Collector Emitter Breakdown (Max) | 50 V | |
Power - Max | 200 mW | |
Frequency - Transition | 250 MHz | |
Resistor - Base (R1) | 22 kOhms | |
Resistor - Emitter Base (R2) | 47 kOhms |
RESOURCE TYPE | LINK |
---|
ATTRIBUTE | DESCRIPTION | |
---|---|---|
ECCN | EAR99 | |
HTSUS | 8541.21.0075 | |
RoHS Status | ROHS3 Compliant |
