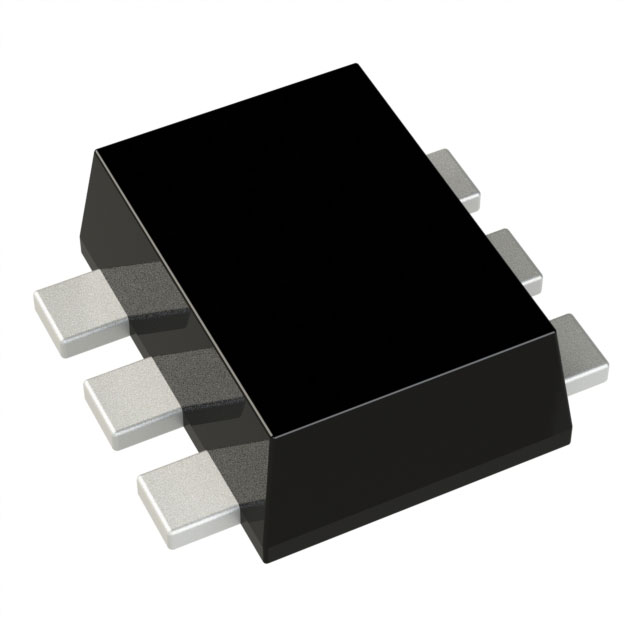

DMN2710UV-7

Part Number
DMN2710UV-7
Manufacturer Zetex Semiconductors (Diodes Inc.)
Other Part Numbers
31-DMN2710UV-7TR-ND
31-DMN2710UV-7CT-ND
31-DMN2710UV-7DKR-ND
31-DMN2710UV-7TR
31-DMN2710UV-7CT
31-DMN2710UV-7DKR
Description MOSFET 2N-CH 20V 0.92A SOT563
Detailed Description Mosfet Array 20V 920mA (Ta) 500mW (Ta) Surface Mount SOT-563
Manufacturer Standard Lead Time 8 weeks
Datasheet Datasheet

Product Attributes

Category
Manufacturer Zetex Semiconductors (Diodes Inc.)
Series
Packaging
Tape & Reel (TR)
Cut Tape (CT)
Part Status Active
Package / Case SOT-563, SOT-666
Mounting Type Surface Mount
Configuration 2 N-Channel (Dual)
Operating Temperature -55°C ~ 150°C (TJ)
Technology MOSFET (Metal Oxide)
Power - Max 500mW (Ta)
Drain to Source Voltage (Vdss) 20V
Current - Continuous Drain (Id) @ 25°C 920mA (Ta)
Input Capacitance (Ciss) (Max) @ Vds 42pF @ 16V
Rds On (Max) @ Id, Vgs 450mOhm @ 600mA, 4.5V
Gate Charge (Qg) (Max) @ Vgs 0.6nC @ 4.5V
Vgs(th) (Max) @ Id 1V @ 250µA
Supplier Device Package SOT-563

Documents & Media

RESOURCE TYPE LINK
Datasheets DMN2710UV-7

Environmental & Export Classifications

ATTRIBUTE DESCRIPTION
ECCN EAR99
HTSUS 8541.21.0095
Moisture Sensitivity Level (MSL) 1 (Unlimited)
REACH Status REACH Unaffected
RoHS Status ROHS3 Compliant

In Stock: 1543

Can ship immediately.
PACKAGING QUANTITY UNIT PRICE EXT PRICE
{{ p.name }} {{ numberFormat(p.buyQty) }} {{ priceFormat(p.unitPrice) }} {{ priceFormat(p.totalPrice) }}
Total Amount: {{ priceFormat(quotes.total) }} (including {{ priceFormat(quotes.fee) }} fee)

{{ package.name }}

QUANTITY UNIT PRICE EXT PRICE
{{ numberFormat(price.break_quantity) }} {{ priceFormat(price.unit_price) }} {{ priceFormat(price.break_quantity * price.unit_price) }}
Detailed pricing is currently unavailable.
Detailed packaging information is temporarily unavailable.
