Part Number |
DG333ADJ-E3
|
---|---|
Manufacturer | Vishay / Siliconix |
Other Part Numbers |
DG333ADJ-E3-ND
DG333ADJE3
|
Description | IC SWITCH SPDT X 4 45OHM 20DIP |
Detailed Description | 4 Circuit IC Switch 2:1 45Ohm 20-PDIP |
Datasheet | Datasheet |
Category | ||
---|---|---|
Manufacturer | Vishay / Siliconix | |
Series | ||
Packaging |
Tube
|
|
Part Status | Obsolete | |

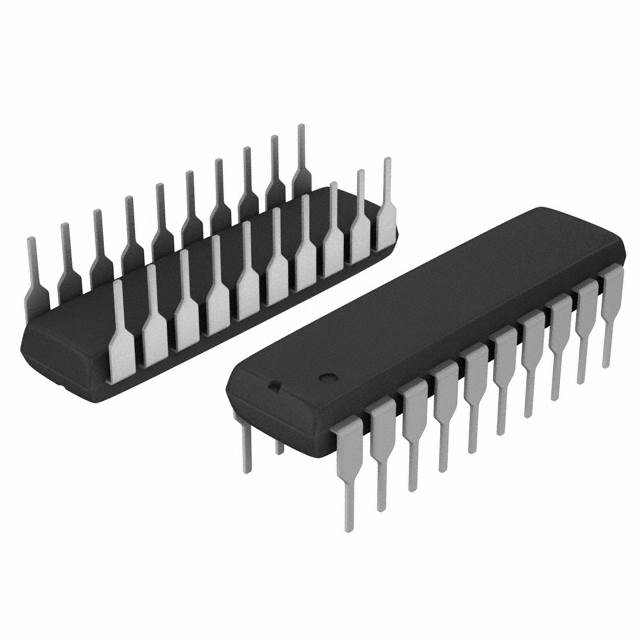

Package / Case | 20-DIP (0.300", 7.62mm) | |
Mounting Type | Through Hole | |
Operating Temperature | -40°C ~ 85°C (TA) | |
On-State Resistance (Max) | 45Ohm | |
Supplier Device Package | 20-PDIP | |
Voltage - Supply, Single (V+) | 5V ~ 40V | |
Voltage - Supply, Dual (V±) | ±4V ~ 22V | |
Charge Injection | 10pC | |
Crosstalk | -80dB @ 1MHz | |
Switch Circuit | SPDT | |
Multiplexer/Demultiplexer Circuit | 2:1 | |
Channel-to-Channel Matching (ΔRon) | 2Ohm (Max) | |
Switch Time (Ton, Toff) (Max) | 175ns, 145ns | |
Channel Capacitance (CS(off), CD(off)) | 8pF | |
Current - Leakage (IS(off)) (Max) | 250pA | |
Number of Circuits | 4 |
RESOURCE TYPE | LINK | |
---|---|---|
Datasheets | DG333ADJ-E3 | |
Datasheets | SIL-005-2014-Rev-0 07/Mar/2014 |
ATTRIBUTE | DESCRIPTION | |
---|---|---|
ECCN | EAR99 | |
HTSUS | 8542.39.0001 | |
Moisture Sensitivity Level (MSL) | 1 (Unlimited) | |
RoHS Status | ROHS3 Compliant |
