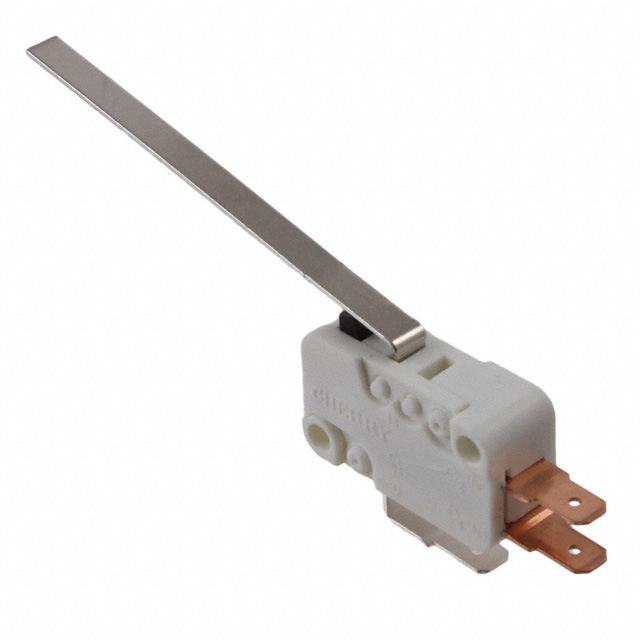

D45L-R1ML

Part Number
D45L-R1ML
Manufacturer ZF Electronics
Other Part Numbers
CH138-ND
CH138
D45LR1ML
Description SWITCH SNAP ACTION SPDT 15A 125V
Detailed Description Switch SPDT Chassis Mount
Datasheet Datasheet

Product Attributes

Category
Manufacturer ZF Electronics
Series
D4
Packaging
Bulk
Part Status Obsolete
Features Explosion Proof
Current Rating (Amps) 15A (AC)
Mounting Type Chassis Mount
Circuit SPDT
Switch Function On-Mom
Operating Temperature -40°C ~ 85°C
Termination Style Quick Connect - 0.187" (4.7mm)
Actuator Type Lever, Straight
Operating Force 13gf
Pretravel 0.500" (12.7mm)
Differential Travel 0.098" (2.5mm)
Overtravel 0.312" (7.9mm)
Operating Position 0.433" (11.0mm)
Voltage Rating - AC 125 V

Documents & Media

RESOURCE TYPE LINK
Datasheets D45L-R1ML

Environmental & Export Classifications

ATTRIBUTE DESCRIPTION
ECCN EAR99
HTSUS 8536.50.9040
Moisture Sensitivity Level (MSL) 1 (Unlimited)
REACH Status REACH Unaffected
RoHS Status ROHS3 Compliant

Obsolete

This product is no longer manufactured.
