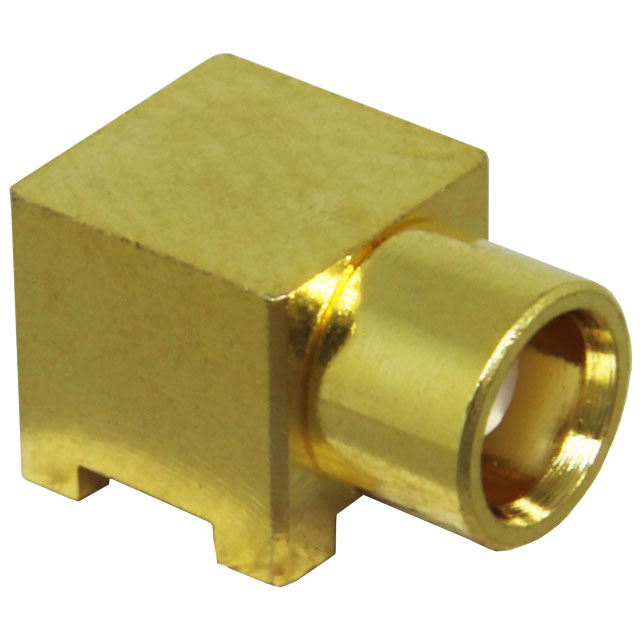

CONMCX002-SMD-T

Part Number
CONMCX002-SMD-T
Manufacturer TE Connectivity Linx
Other Part Numbers
343-CONMCX002-SMD-TTR-ND
343-CONMCX002-SMD-TCT-ND
343-CONMCX002-SMD-TDKR-ND
343-CONMCX002-SMD-TDKR
343-CONMCX002-SMD-TTR
343-CONMCX002-SMD-TCT
Description CON MCX RCPT R/A 50 OHM SMD T&R
Detailed Description MCX Connector Receptacle, Female Socket 50 Ohms Surface Mount, Right Angle Solder
Manufacturer Standard Lead Time 4 weeks
Datasheet Datasheet

Product Attributes

Category
Manufacturer TE Connectivity Linx
Series
Packaging
Tape & Reel (TR)
Cut Tape (CT)
Part Status Active
Connector Type Receptacle, Female Socket
Contact Termination Solder
Impedance 50 Ohms
Mounting Type Surface Mount, Right Angle
Operating Temperature -65°C ~ 165°C
Fastening Type Snap-On
Connector Style MCX
Dielectric Material Polytetrafluoroethylene (PTFE)
Body Material Brass
Housing Color Gold
Mating Cycles 500
Shield Termination Solder
Center Contact Material Beryllium Copper
Body Finish Gold
Center Contact Plating Gold
Frequency - Max 6 GHz
Number of Ports 1
Voltage Rating 1000 V

Documents & Media

RESOURCE TYPE LINK
Datasheets CONMCX002-SMD-T

Environmental & Export Classifications

ATTRIBUTE DESCRIPTION
ECCN EAR99
HTSUS 8536.69.4010
Moisture Sensitivity Level (MSL) 1 (Unlimited)
REACH Status REACH Unaffected
RoHS Status ROHS3 Compliant
