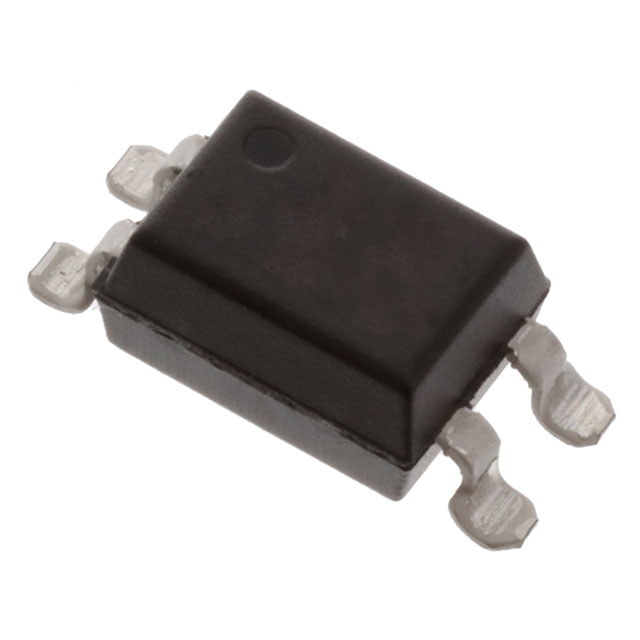

BPC-817S ( C BIN )

Part Number
BPC-817S ( C BIN )
Manufacturer American Bright
Other Part Numbers
2007-BPC-817S(CBIN)TR-ND
2007-BPC-817S(CBIN)CT-ND
2007-BPC-817S(CBIN)DKR-ND
2007-BPC-817S(CBIN)TR
2007-BPC-817S(CBIN)CT
BPC-817S
BPC-817S(CBIN)
BPC-817S(CBIN)-ND
2007-BPC-817S(CBIN)DKR
Description SENSOR PHOTO 4SMD
Detailed Description Optoisolator Transistor Output 5000Vrms 1 Channel 4-SMD
Manufacturer Standard Lead Time 12 weeks
Datasheet Datasheet

Product Attributes

Category
Manufacturer American Bright
Series
Packaging
Tape & Reel (TR)
Cut Tape (CT)
Part Status Active
Package / Case 4-SMD, Gull Wing
Output Type Transistor
Mounting Type Surface Mount
Operating Temperature -30°C ~ 110°C
Voltage - Forward (Vf) (Typ) 1.2V
Input Type DC
Current - Output / Channel 50mA
Voltage - Isolation 5000Vrms
Current Transfer Ratio (Min) 200% @ 5mA
Vce Saturation (Max) 200mV
Current Transfer Ratio (Max) 400% @ 5mA
Supplier Device Package 4-SMD
Voltage - Output (Max) 35V
Turn On / Turn Off Time (Typ) 4µs, 4µs
Rise / Fall Time (Typ) 4µs, 3µs
Number of Channels 1
Current - DC Forward (If) (Max) 50 mA

Documents & Media

RESOURCE TYPE LINK
Datasheets BPC-817S ( C BIN )
Datasheets RoHS Test Report Coupler
Datasheets Coupler REACH

Environmental & Export Classifications

ATTRIBUTE DESCRIPTION
ECCN EAR99
HTSUS 8541.49.8000
Moisture Sensitivity Level (MSL) 1 (Unlimited)
REACH Status REACH Unaffected
RoHS Status ROHS3 Compliant

In Stock: 14811

Can ship immediately.
