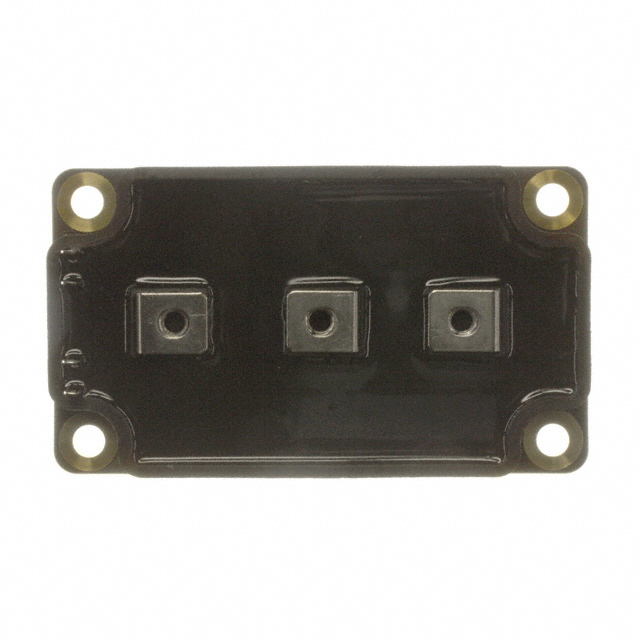

APTM20AM04FG

Part Number
APTM20AM04FG
Manufacturer Roving Networks (Microchip Technology)
Other Part Numbers
APTM20AM04FG-ND
APTM20AM04FGMI
APTM20AM04FGMI-ND
Description MOSFET 2N-CH 200V 372A SP6
Detailed Description Mosfet Array 200V 372A 1250W Chassis Mount SP6
Manufacturer Standard Lead Time 48 weeks
Datasheet Datasheet

Product Attributes

Category
Manufacturer Roving Networks (Microchip Technology)
Series
Packaging
Bulk
Part Status Active
Package / Case SP6
Mounting Type Chassis Mount
Configuration 2 N-Channel (Half Bridge)
Operating Temperature -40°C ~ 150°C (TJ)
Technology MOSFET (Metal Oxide)
Power - Max 1250W
Drain to Source Voltage (Vdss) 200V
Current - Continuous Drain (Id) @ 25°C 372A
Input Capacitance (Ciss) (Max) @ Vds 28900pF @ 25V
Rds On (Max) @ Id, Vgs 5mOhm @ 186A, 10V
Gate Charge (Qg) (Max) @ Vgs 560nC @ 10V
Vgs(th) (Max) @ Id 5V @ 10mA
Supplier Device Package SP6

Documents & Media

RESOURCE TYPE LINK
Datasheets APTM20AM04FG
Datasheets Microchip REACH
Datasheets Microchip RoHS
Datasheets Assembly Site 27/Jan/2023

Environmental & Export Classifications

ATTRIBUTE DESCRIPTION
ECCN EAR99
HTSUS 8541.29.0095
Moisture Sensitivity Level (MSL) 1 (Unlimited)
REACH Status REACH Unaffected
RoHS Status ROHS3 Compliant

In Stock: 23
