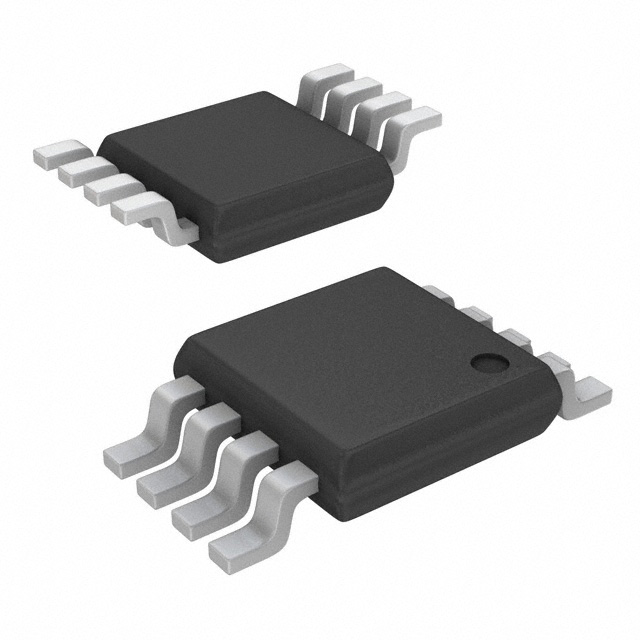

AD022-00

Part Number
AD022-00
Manufacturer NVE Corp/Sensor Products
Other Part Numbers
391-1010-ND
391-1010
Description MAGNETIC SWITCH OMNIPOLAR 8MSOP
Detailed Description Digital Switch Omnipolar Switch Open Collector Hall Effect 8-MSOP
Datasheet Datasheet

Product Attributes

Category
Manufacturer NVE Corp/Sensor Products
Series
AD
Packaging
Tube
Part Status Obsolete
Package / Case 8-TSSOP, 8-MSOP (0.118", 3.00mm Width)
Output Type Open Collector
Polarization North Pole, South Pole
Mounting Type Surface Mount
Function Omnipolar Switch
Operating Temperature -40°C ~ 125°C (TA)
Voltage - Supply 4.5V ~ 30V
Technology Hall Effect
Sensing Range ±5mT Trip, ±2.5mT Release
Current - Output (Max) 20mA
Current - Supply (Max) 4.5mA
Supplier Device Package 8-MSOP
Test Condition -40°C ~ 125°C

Documents & Media

RESOURCE TYPE LINK
Datasheets AD022-00
Datasheets Package Drawings, Spec Appendix

Environmental & Export Classifications

ATTRIBUTE DESCRIPTION
ECCN EAR99
HTSUS 8542.39.0001
Moisture Sensitivity Level (MSL) 1 (Unlimited)
REACH Status REACH Unaffected
RoHS Status RoHS non-compliant

Obsolete

This product is no longer manufactured.
