Part Number |
382437-1
|
---|---|
Manufacturer | TE Connectivity AMP Connectors |
Other Part Numbers |
A26245-ND
3824371
2266-382437-1
A26245
|

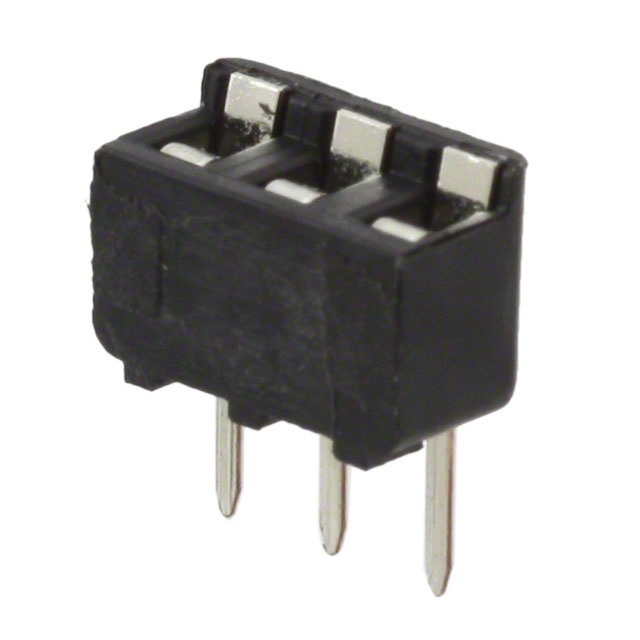

Description | CONN SOCKET SIP 3POS TIN |
Detailed Description | 3 (1 x 3) Pos SIP Socket Tin Through Hole |
Datasheet | Datasheet |
Category | ||
---|---|---|
Manufacturer | TE Connectivity AMP Connectors | |
Series |
Diplomate DL
|
|
Packaging |
Tray
|
|
Part Status | Obsolete | |
Mounting Type | Through Hole | |
Type | SIP | |
Operating Temperature | -55°C ~ 105°C | |
Number of Positions or Pins (Grid) | 3 (1 x 3) | |
Termination | Solder | |
Material Flammability Rating | UL94 V-0 | |
Housing Material | Thermoplastic, Glass Filled | |
Pitch - Mating | 0.100" (2.54mm) | |
Contact Finish - Mating | Tin | |
Contact Material - Mating | Phosphor Bronze | |
Pitch - Post | 0.100" (2.54mm) | |
Contact Finish - Post | Tin | |
Contact Material - Post | Phosphor Bronze | |
Termination Post Length | 0.130" (3.30mm) |
RESOURCE TYPE | LINK | |
---|---|---|
Datasheets | 382437-1 | |
Datasheets | 382437-1 Statement of Compliance | |
Datasheets | Socket product 01/Jul/2014 | |
Datasheets | 382437-1.pdf |
ATTRIBUTE | DESCRIPTION | |
---|---|---|
ECCN | EAR99 | |
HTSUS | 8536.69.4040 | |
Moisture Sensitivity Level (MSL) | 1 (Unlimited) | |
REACH Status | Vendor Undefined | |
RoHS Status | ROHS3 Compliant |
