| Part Number |
374724B60024G
|
|---|---|
| Manufacturer | Nuventix (BOYD) |
| Other Part Numbers |
HS326-ND
HS326
306220
374724B60024
|

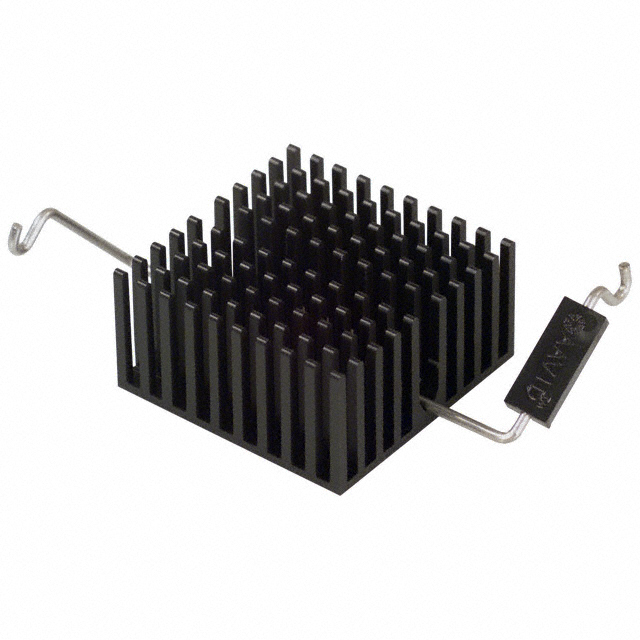

| Description | HEATSINK BGA W/O SOLDER ANCHORS |
| Detailed Description | Heat Sink BGA Aluminum 3.0W @ 50°C Top Mount |
| Manufacturer Standard Lead Time | 8 weeks |
| Datasheet | Datasheet |
| Category | ||
|---|---|---|
| Manufacturer | Nuventix (BOYD) | |
| Series | ||
| Packaging |
Bulk
|
|
| Part Status | Active | |
| Material | Aluminum | |
| Length | 1.378" (35.00mm) | |
| Shape | Square, Pin Fins | |
| Type | Top Mount | |
| Width | 1.378" (35.00mm) | |
| Package Cooled | BGA | |
| Attachment Method | Solder Anchor | |
| Power Dissipation @ Temperature Rise | 3.0W @ 50°C | |
| Thermal Resistance @ Forced Air Flow | 5.20°C/W @ 200 LFM | |
| Thermal Resistance @ Natural | 15.30°C/W | |
| Fin Height | 0.709" (18.00mm) | |
| Material Finish | Black Anodized |
| RESOURCE TYPE | LINK | |
|---|---|---|
| Datasheets | Heat Sink Fabrications Guide | |
| Datasheets | 37(4,5)x24B Series Footprint | |
| Datasheets | 37(4,5)x24B Series Side 1 | |
| Datasheets | 37(4,5)x24B Series Side 2 |
| ATTRIBUTE | DESCRIPTION | |
|---|---|---|
| ECCN | EAR99 | |
| HTSUS | 8473.30.5100 | |
| Moisture Sensitivity Level (MSL) | Not Applicable | |
| RoHS Status | ROHS3 Compliant |
