Part Number |
2SD2653KT146
|
---|---|
Manufacturer | ROHM Semiconductor |
Other Part Numbers |
2SD2653KT146TR-ND
2SD2653KT146CT-ND
2SD2653KT146DKR-ND
2SD2653KT146-ND
2SD2653KT146TR
2SD2653KT146CT
2SD2653KT146DKR
|
Description | TRANS NPN 12V 2A SMT3 |
Detailed Description | Bipolar (BJT) Transistor NPN 12 V 2 A 360MHz 200 mW Surface Mount SMT3 |
Manufacturer Standard Lead Time | 18 weeks |
Datasheet | Datasheet |
Category | ||
---|---|---|
Manufacturer | ROHM Semiconductor | |
Series | ||
Packaging |
Tape & Reel (TR)
Cut Tape (CT)
|
|
Part Status | Active | |

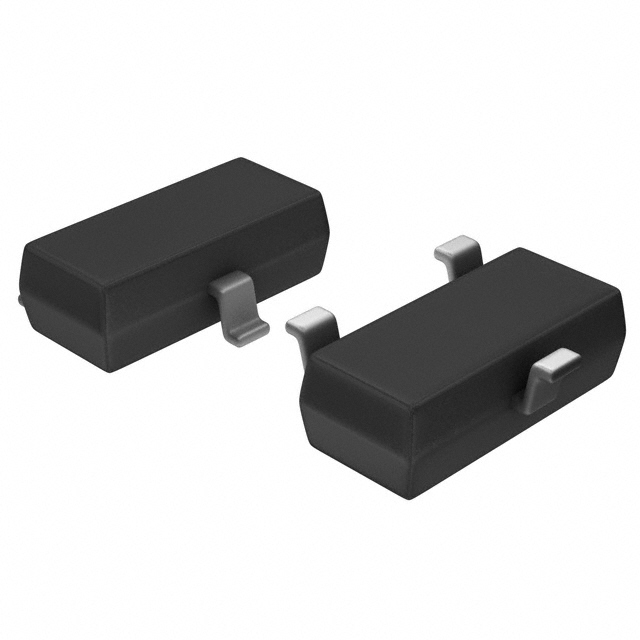

Package / Case | TO-236-3, SC-59, SOT-23-3 | |
Mounting Type | Surface Mount | |
Transistor Type | NPN | |
Operating Temperature | 150°C (TJ) | |
Vce Saturation (Max) @ Ib, Ic | 180mV @ 50mA, 1A | |
Current - Collector Cutoff (Max) | 100nA (ICBO) | |
DC Current Gain (hFE) (Min) @ Ic, Vce | 270 @ 200mA, 2V | |
Frequency - Transition | 360MHz | |
Supplier Device Package | SMT3 | |
Current - Collector (Ic) (Max) | 2 A | |
Voltage - Collector Emitter Breakdown (Max) | 12 V | |
Power - Max | 200 mW |
RESOURCE TYPE | LINK | |
---|---|---|
Datasheets | SMT3 T146 Taping Spec | |
Datasheets | Transistor, MOSFET Flammability | |
Datasheets | SMT3 Part Marking | |
Datasheets | 2SD2653K ESD Data | |
Datasheets | Transistor Whisker Info | |
Datasheets | SMT3 Constitution Material List | |
Datasheets | Transistor, MOSFET Level 1 MSL | |
Datasheets | SMT3 Inner Structure | |
Datasheets | SMT3 BIP Reliability Test |
ATTRIBUTE | DESCRIPTION | |
---|---|---|
ECCN | EAR99 | |
HTSUS | 8541.21.0075 | |
Moisture Sensitivity Level (MSL) | 1 (Unlimited) | |
REACH Status | REACH Unaffected | |
RoHS Status | ROHS3 Compliant |
