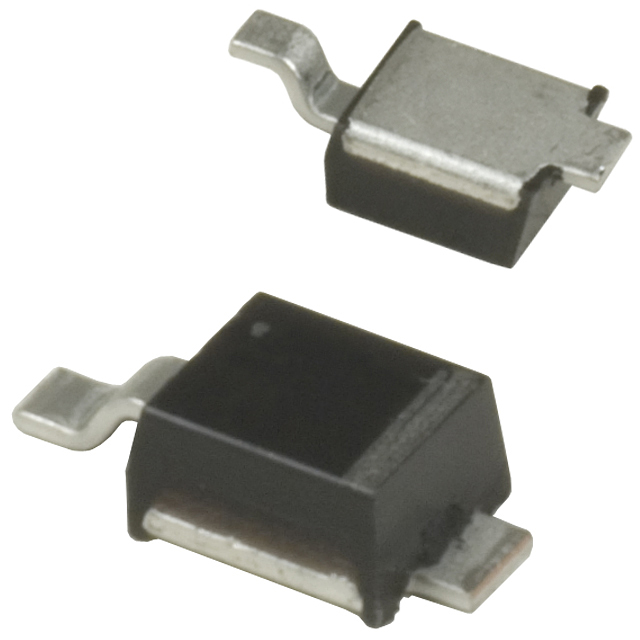

1PMT5936BT1G

Part Number
1PMT5936BT1G
Manufacturer Sanyo Semiconductor/onsemi
Other Part Numbers
1PMT5936BT1GOS-ND
1PMT5936BT1GOS
2156-1PMT5936BT1G-ONTR
ONSONS1PMT5936BT1G
Description DIODE ZENER 30V 3.2W POWERMITE
Detailed Description Zener Diode 30 V 3.2 W ±5% Surface Mount Powermite
Datasheet Datasheet

Product Attributes

Category
Manufacturer Sanyo Semiconductor/onsemi
Series
Packaging
Tape & Reel (TR)
Part Status Obsolete
Tolerance ±5%
Package / Case DO-216AA
Mounting Type Surface Mount
Operating Temperature -55°C ~ 150°C
Voltage - Zener (Nom) (Vz) 30 V
Impedance (Max) (Zzt) 28 Ohms
Supplier Device Package Powermite
Power - Max 3.2 W
Voltage - Forward (Vf) (Max) @ If 1.25 V @ 200 mA
Current - Reverse Leakage @ Vr 1 µA @ 22.8 V

Documents & Media

RESOURCE TYPE LINK
Datasheets 1PMT5936BT1G
Datasheets onsemi RoHS
Datasheets Multiple Devices 06/Oct/2006

Environmental & Export Classifications

ATTRIBUTE DESCRIPTION
ECCN EAR99
HTSUS 8541.10.0050
Moisture Sensitivity Level (MSL) 1 (Unlimited)
REACH Status REACH Unaffected

Obsolete

This product is no longer manufactured.
