1461794011

Part Number
1461794011
Manufacturer Molex
Other Part Numbers
WM15006-ND
WM15006
146179-4011

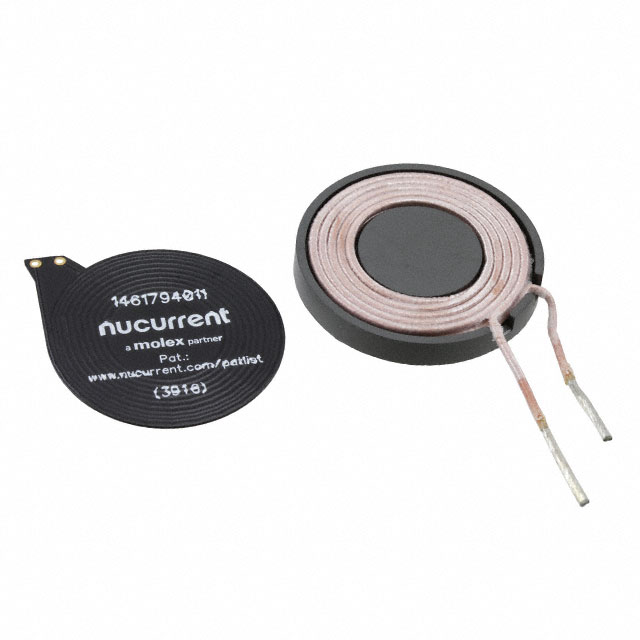

Description RX TX 2 COIL 1 LAYER 9.6UH 5.6UH
Detailed Description 2 Coil, 1 Layer 9.6µH, 5.6µH Wireless Charging Coil Receiver, Transmitter 550mOhm, 38mOhm
Manufacturer Standard Lead Time 38 weeks
Datasheet Datasheet

Product Attributes

Category
Manufacturer Molex
Series
NuCurrent, PowerLife, 146179
Packaging
Tray
Part Status Active
Tolerance ±2%
Inductance 9.6µH, 5.6µH
Size / Dimension 1.06" Dia x 0.15" H (27.0mm x 3.7mm)
Function Receiver, Transmitter
Type 2 Coil, 1 Layer
DC Resistance (DCR) 550mOhm, 38mOhm
Q @ Freq 18 @ 200kHz, 160 @ 200kHz

Documents & Media

RESOURCE TYPE LINK
Datasheets 1461794011
Datasheets PowerLife Power Coils Brochure
Datasheets 146179-4011.pdf
Datasheets 1461794011 Drawing

Environmental & Export Classifications

ATTRIBUTE DESCRIPTION
ECCN EAR99
HTSUS 8504.50.8000
Moisture Sensitivity Level (MSL) 1 (Unlimited)
RoHS Status ROHS3 Compliant
